X XXXXXXXXXXXX |
PART NAME MISSING |
|
|

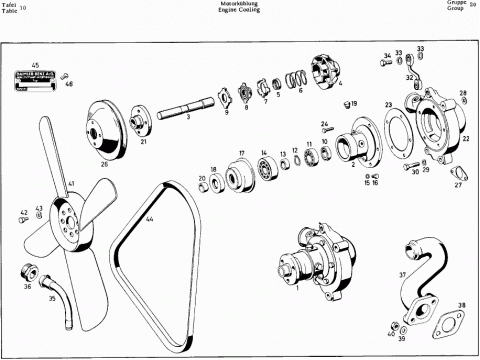

COOLING WATER PUMP |
001 |
A 1212000901 |
REPLACED BY |
|
|
127 200 01 01 TOGETHER WITH 1 PULLEY 621 200 01 05 1 PULLEY 121 205 01 10 1 FAN 180 205 02 06 1 NARROW V-BELT 9,5 X 850 |
|
A 1272000101 |
WATER PUMP, |
|
|
COMPLETE THREADED NIPPLE 180 203 01 08 EXCHANGED AGAINST LOCKING SCREW M 16 X 1,5 DIN 906 FROM ENGINE |
|
A 1212000601 |
REPLACED BY |
|
|
621 200 02 01 TOGETHER WITH 1 PULLEY 621 200 01 05 1 PULLEY 121 205 01 10 1 FAN 180 205 02 06 1 NARROW V-BELT 9,5 X 875 |
|
A 1212000601 |
REPLACED BY |
|
|
621 200 02 01 TOGETHER WITH 1 PULLEY 621 200 01 05 1 PULLEY 121 205 01 10 1 FAN 180 205 02 06 1 NARROW V-BELT 9,5 X 875 |
|
A 6212000201 |
WATER PUMP, COMPLETE |
|
|
FROM ENGINE SPECIAL REQUEST GENERATOR 300 W |
002 |
A 1272010010 |
BEARING HOUSING |
003 |
A 1802010405 |
WATER PUMP SHAFT |
004 |
A 1272010107 |
IMPELLER |
005 |
A 3122010359 |
COVER |
|
|
FOR SEALING RING HOLDER |
006 |
A 1809931101 |
PRESSURE SPRING |
007 |
A 3122010658 |
SLIP RING CAGE |
008 |
A 3122010318 |
SEALING RING |
009 |
A 3122010119 |
SLIP RING |
010 |
A 1369970047 |
SEALING RING |
011 |
|
GROOVED BEARING |
|
|
6202 DIN 625 |
012 |
|
CIRCLIP |
|
|
15 X 1 DIN 471 |
013 |
A 1802010151 |
SPACER SLEEVE |
014 |
|
GROOVED BEARING |
|
|
6302 DIN 625 |
015 |
|
SEALING RING |
|
|
A 8 X 12 DIN 7603 A1 FOR LOCKING OF BORE FOR OIL LEVEL |
016 |
|
LOCKING SCREW |
|
|
AM 8 X 1 DIN 7604 FOR LOCKING OF BORE FOR OIL LEVEL |
017 |
A 1802000060 |
SEALING RING HOLDER |
018 |
A 1809970147 |
SEALING RING |
|
|
SEALING RING |
|
|
A 10X14 DIN 7603 A1 FOR VENTILATION AT BEARING HOUSING |
019 |
A 1869970230 |
LOCKING SCREW |
|
|
FOR VENTILATION AT BEARING HOUSING |
020 |
A 1802010018 |
INTERMEDIATE RING |
021 |
A 1212020014 |
HUB |
|
|
UP TO ENGINE |
|
A 1802020014 |
HUB |
|
|
FROM ENGINE |
022 |
A 1272010201 |
WATER PUMP HOUSING |
|
A 1212010401 |
WATER PUMP HOUSING |
|
|
SPECIAL REQUEST GENERATOR 300 WATT |
|
A 1212010401 |
WATER PUMP HOUSING |
|
|
SPECIAL REQUEST GENERATOR 300 WATT |
023 |
A 1272010080 |
GASKET |
|
|
FOR WATER PUMP HOUSING AT BEARING |
024 |
|
HEX. -HD. SCREW |
|
|
M 6X15 DIN 933-8 G VERZINKT FOR WATER PUMP HOUSING AT BEARING |
|
A 1802030108 |
THREADED NIPPLE |
|
|
FOR CONNECTION HOLE, SHORT-CIRCUIT PIPE WAS NOT INSTALLED |
|
|
SEALING RING |
|
|
A 16 X 20 DIN 7603 A1 FOR CONNECTION HOLE, SHORT-CIRCUIT PIPE WAS NOT INSTALLED |
|
|
LOCKING SCREW |
|
|
M 16 X 1,5 DIN 906 FOR CONNECTION HOLE, SHORT-CIRCUIT PIPE |
026 |
A 1212050010 |
PULLEY |
|
|
FOR FAN, WATER PUMP UP TO ENGINE |
|
A 1212050110 |
PULLEY |
|
|
FOR FAN, WATER PUMP FROM ENGINE |
027 |
A 1802030380 |
GASKET |
|
|
FOR WATER PUMP AT CYLINDER CRANKCASE |
028 |
A 1802030480 |
SEALING RING |
|
|
FOR WATER PUMP AT CYLINDER CRANKCASE |
029 |
|
SPRING WASHER |
|
|
B 8 DIN 137 FOR WATER PUMP AT CYLINDER CRANKCASE |
030 |
|
HEX. -HD. SCREW |
|
|
M 8 X 35 DIN 931-8 G FOR WATER PUMP AT CYLINDER CRANKCASE |
030 |
|
HEX. -HD. SCREW |
|
|
M 8 X 35 DIN 931-8 G FOR WATER PUMP AT CYLINDER CRANKCASE |
032 |
A 1212000258 |
BREATHER PIPE |
|
|
FOR WATER PUMP |
033 |
|
SEALING RING |
|
|
A 8X12 DIN 7603 A1 FOR BREATHER PIPE AT WATER PUMP AND CYLINDER HEAD |
034 |
|
HOLLOW SCREW |
|
|
A 2/3 DIN 7623 FOR BREATHER PIPE AT WATER PUMP AND CYLINDER HEAD |
035 |
A 6212000019 |
TUBE ELBOW |
|
|
FOR HEATING CONNECTION |
036 |
A 6219900068 |
BOX SCREW |
|
|
FOR TUBE ELBOW AT CYLINDER HEAD |
|
X XXXXXXXXXXXX |
PART NAME MISSING |
|
|
COOLING WATER DISCHARGE NIPPLE |
037 |
A 6212030031 |
COOLING WATER |
038 |
A 1802030580 |
GASKET |
|
|
FOR COOLING WATER DISCHARGE NIPPLE AT CYLINDER HEAD |
039 |
|
WASHER |
|
|
8,4 DIN 433 FOR COOLING WATER DISCHARGE NIPPLE AT CYLINDER HEAD |
040 |
A 0009900851 |
HE.X. -NUT |
|
|
FOR COOLING WATER DISCHARGE NIPPLE AT CYLINDER HEAD |
|
X XXXXXXXXXXXX |
PART NAME MISSING |
|
|
FAN AND V-BELT |
041 |
A 6362050106 |
FAN |
|
|
UP TO ENGINE |
|
A 1802050206 |
FAN |
|
|
FROM ENGINE |
042 |
|
HEX. -HD. SCREW |
|
|
M 8X15 DIN 933-8 G FOR FAN AND V-BELT AT WATER PUMP UP TO ENGINE |
042 |
|
HEX. -HD. SCREW |
|
|
M 8X15 DIN 933-8 G FOR FAN AND V-BELT AT WATER PUMP FROM ENGINE |
043 |
|
SPRING WASHER |
|
|
B 8 DIN 137 FOR FAN AND V-BELT AT WATER PUMP UP TO ENGINE |
043 |
|
SPRING WASHER |
|
|
B 8 DIN 137 FOR FAN AND V-BELT AT WATER PUMP FROM ENGINE |
044 |
|
NARROW V-BELT |
|
|
9,5 X 825 N 275 UP TO ENGINE |
|
|
NARROW V-BELT |
|
|
9,5 X 850 N 275 FROM ENGINE |
|
|
NARROW V-BELT |
|
|
9,5 X 850 N 275 UP TO ENGINE |
|
|
NARROW V-BELT |
|
|
9,5 X 875 N 275 FROM ENGINE |
|
|
NARROW V-BELT |
|
|
9,5 X 925 N 275 UP TO ENGINE SPECIAL REQUEST GENERATOR 300 WATT |
|
|
NARROW V-BELT |
|
|
9,5 X 950 N 275 FROM ENGINE SPECIAL REQUEST GENERATOR 300 WATT |
|
X XXXXXXXXXXXX |
PART NAME MISSING |
|
|
ACCESSORIES |
045 |
|
ENGINE IDENTIFICATION |
|
|
PLATE N 202 MU 5 |
046 |
|
BUTTON-HD. GROOVED NAIL |
|
|
3 X 6 DIN 1476 FOR ENGINE IDENTIFICATION PLATE AT CYLINDER CRANKCASE |
