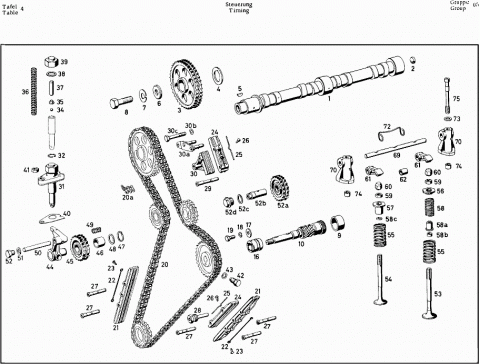

X XXXXXXXXXXXX |
PART NAME MISSING |
|
|
CAMSHAFT |
001 |
A 6210500101 |
CAMSHAFT |
002 |
|
COVER |
|
|
16 DIN 443 |
003 |
A 1210520001 |
CAMSHAFT GEAR |
004 |
A 1860520452 |
SHIM 2.50 MM THICK |
|
|
OPTIONAL FOR CAMSHAFT GEAR AT CAMSHAFT |
|
A 1860520152 |
SHIM, 2.75 MM THICK |
|
|
OPTIONAL FOR CAMSHAFT GEAR AT CAMSHAFT |
|
A 1860520052 |
SHIM, 3.00 MM THICK |
|
|
OPTIONAL FOR CAMSHAFT GEAR AT CAMSHAFT |
|
A 1860520252 |
SHIM, 3.25 MM THICK |
|
|
OPTIONAL FOR CAMSHAFT GEAR AT CAMSHAFT |
|
A 1860520352 |
SHIM, 3.50 MM THICK |
|
|
OPTIONAL FOR CAMSHAFT GEAR AT CAMSHAFT |
005 |
|
WOODRUFF KEY |
|
|
4X6,5 DIN 6888 FOR CAMSHAFT GEAR AT CAMSHAFT |
006 |
A 1809900340 |
WASHER |
|
|
FOR CAMSHAFT GEAR AT CAMSHAFT |
007 |
|
LOCK WASHER |
|
|
B 14 DIN 127 FOR CAMSHAFT GEAR AT CAMSHAFT |
008 |
|
HEX. -HD. SCREW |
|
|
M 14X1,5X40 DIN 960-8 G FOR CAMSHAFT GEAR AT CAMSHAFT |
|
X XXXXXXXXXXXX |
PART NAME MISSING |
|
|
TIMING GEAR DRIVE |
009 |
A 6210520150 |
BEARING BUSHING, |
|
|
FOR INTERMEDIATE GEAR SHAFT, REAR |
010 |
A 6210500206 |
INTERMEDIATE GEAR |
|
|
SHAFT WITH BUTTING RING |
016 |
A 1270520006 |
BEARING BUSHING |
|
|
FOR INTERMEDIATE GEAR SHAFT, FRONT |
017 |
A 1809900140 |
WASHER |
|
|
FOR BEARING BUSHING AT CYLINDER CRANKCASE |
018 |
|
LOCK WASHER |
|
|
B 6 DIN 127 FOR BEARING BUSHING AT CYLINDER CRANKCASE |
019 |
|
HEX. -HD. SCREW |
|
|
M 6X12 DIN 933-8 G FOR BEARING BUSHING AT CYLINDER CRANKCASE |
020 |
A 0009970294 |
DOUBLE ROLLER CHAIN |
|
A 0009970494 |
DOUBLE ROLLER CHAIN |
|
|
REPAIR DESIGN |
20a |
|
CONNECTOR LINK |
|
|
WITH SPRING LOCK 2 E 9, 525 X 5, 72 DIN 8187 REPAIR DESIGN |
021 |
A 1800500816 |
SLIDING RAIL |
|
|
WITH LOCKING WIRE |
022 |
A 1800520076 |
LOCKING WIRE |
|
|
FOR SLIDING RAIL |
023 |
|
BUTTON-HD. GROOVED NAIL |
|
|
4 X 8 DIN 1476 FOR LOCKING WIRE AT SLIDING RAIL |
024 |
A 6210500416 |
SLIDING RAIL |
|
|
WITH LOCKING WIRE |
025 |
A 6210520076 |
LOCKING WIRE |
|
|
FOR SLIDING RAIL |
026 |
|
BUTTON-HD. GROOVED NAIL |
|
|
4 X 8 DIN 1476 FOR LOCKING WIRE AT SLIDING RAIL |
027 |
A 6210520074 |
PIVOT PIN, 48.5 MM LONG |
|
|
FOR SLIDING RAIL AT CYLINDER CRANKCASE |
028 |
A 1800500074 |
PIVOT PIN, 48 MM LONG |
|
|
FOR SLIDING RAIL AT CYLINDER CRANKCASE |
029 |
A 1860521474 |
PIVOT PIN |
|
|
FOR SLIDING RAIL AT CYLINDER HEAD |
030 |
A 6210500516 |
SLIDING RAIL |
|
|
WITH RUBBER PACKING |
30a |
A 6210500041 |
BRACKET |
|
|
FOR SLIDING RAIL AT CAMSHAFT SUPPORT, PROPELLER END |
30b |
|
LOCK WASHER |
|
|
B 8 DIN 127 |
30c |
|
HEX. -HD. SCREW |
|
|
M 8X50 DIN 931-8 G |
031 |
A 6210500111 |
CHAIN TIGHTENER |
032 |
|
SNAP RING |
|
|
16 DIN 9045 FOR HOUSING |
034 |
|
BALL |
|
|
5 MM III DIN 5401 |
035 |
A 6210520035 |
BALL CAGE |
036 |
A 6219930201 |
PRESSURE SPRING |
037 |
A 6219910101 |
PIN |
038 |
|
SEALING RING |
|
|
A 18X22 DIN 7603 A1 |
039 |
A 6210520032 |
LOCK NUT |
|
A 1800520380 |
GASKET |
|
|
FOR CHAIN TIGHTENER AT CYLINDER HEAD |
040 |
A 1800520480 |
GASKET |
|
|
FOR CHAIN TIGHTENER AT CYLINDER HEAD |
041 |
|
HEX. NUT |
|
|
M 8 DIN 934 - 5 S FOR CHAIN TIGHTENER AT CYLINDER HEAD |
042 |
A 1860520271 |
LOCKING SCREW |
|
|
FOR CHAIN TIGHTENER AT CYLINDER HEAD |
043 |
|
SEALING RING |
|
|
A 12X16 DIN 7603 A1 FOR CHAIN TIGHTENER AT CYLINDER HEAD |
044 |
A 1210500910 |
IDLER GEAR |
|
|
BEARING WITH TAPERED PLUG |
045 |
A 1800500109 |
IDLER GEAR |
046 |
A 1800520050 |
BEARING BUSHING |
047 |
|
CIRCLIP |
|
|
20X1,2 DIN 471 FOR IDLER GEAR AT IDLER GEAR BEARING |
048 |
A 1809900240 |
WASHER |
|
|
FOR IDLER GEAR AT IDLER GEAR BEARING |
049 |
A 1869931101 |
PRESSURE SPRING |
|
|
FOR IDLER GEAR BEARING WITH IDLER GEAR AT CYLINDER HEAD |
050 |
A 1210520274 |
PIVOT PIN |
|
|
FOR IDLER GEAR BEARING WITH IDLER GEAR AT CYLINDER HEAD |
051 |
|
SEALING RING |
|
|
A 12X16 DIN 7603 A1 FOR IDLER GEAR BEARING WITH IDLER GEAR AT CYLINDER HEAD |
052 |
|
LOCKING SCREW |
|
|
AM 12X1,5 DIN 7604 FOR IDLER GEAR BEARING WITH IDLER GEAR AT CYLINDER HEAD |
52a |
A 1260500109 |
GUIDE GEAR |
|
A 1260520150 |
BEARING BUSHING |
52b |
A 6210520405 |
PIVOT PIN |
|
|
FOR GUIDE GEAR, AT CYLINDER HEAD |
52c |
|
SEALING RING |
|
|
A 18X22 DIN 7603 A1 FOR GUIDE GEAR, AT CYLINDER HEAD |
52d |
|
LOCKING SCREW |
|
|
AM 18X1,5 DIN 7604 FOR GUIDE GEAR, AT CYLINDER HEAD |
|
X XXXXXXXXXXXX |
PART NAME MISSING |
|
|
VALVES |
|
A 6210530601 |
INTAKE VALVE |
053 |
A 6210530701 |
INTAKE VALVE |
|
A 6210530505 |
EXHAUST VALVE |
054 |
A 6210530905 |
EXHAUST VALVE |
055 |
A 1800530320 |
OUTER VALVE SPRING |
|
A 6210500023 |
VALVE SPRING |
|
|
RETAINER WITH SLEEVE WAS NOT INSTALLED |
056 |
A 6210501023 |
VALVE SPRING |
|
|
RETAINER, INTAKE |
057 |
A 6210500723 |
VALVE SPRING |
|
|
WITH SLEEVE, EXHAUST |
058 |
A 6210530022 |
PRESSURE SPRING |
|
|
FOR VALVE SEALING, INTAKE |
58a |
A 6210530158 |
SEALING RING |
58b |
A 6210530060 |
SEALING RIN, INTAKE |
58c |
A 6210530160 |
SEALING RING, EXHAUST |
|
A 6210530036 |
HEX. NUT |
|
|
FOR VALVE ADJUSTMENT |
059 |
A 1539900251 |
HEX. NUT |
|
|
FOR VALVE ADJUSTMENT |
|
A 6210530072 |
NUT |
|
|
FOR VALVE ADJUSTMENT |
060 |
A 6210530172 |
NUT |
|
|
FOR VALVE ADJUSTMENT |
|
X XXXXXXXXXXXX |
PART NAME MISSING |
|
|
ROCKER ARM |
061 |
A 6210500233 |
ROCKER ARM |
|
|
FOR INTAKE AND EXHAUST |
062 |
A 6210550050 |
BUSHING |
|
|
FOR ROCKER ARM |
069 |
A 6210550205 |
ROCKER ARM SHAFT |
|
A 6210550410 |
ROCKER ARM SUPPORT |
070 |
A 6210550510 |
ROCKER ARM SUPPORT |
072 |
A 6210550093 |
TIGHTENING CLAMP |
073 |
|
WASHER |
|
|
10,5 DIN 433 FOR ROCKER ARM SUPPORT AT CYLINDER HEAD |
074 |
A 1800550175 |
ADJUSTING SLEEVE |
|
|
FOR ROCKER ARM SUPPORT AT CYLINDER HEAD |
075 |
A 1860550871 |
NECKED-DOWN BOLT |
|
|
FOR ROCKER ARM SUPPORT AT CYLINDER HEAD |
