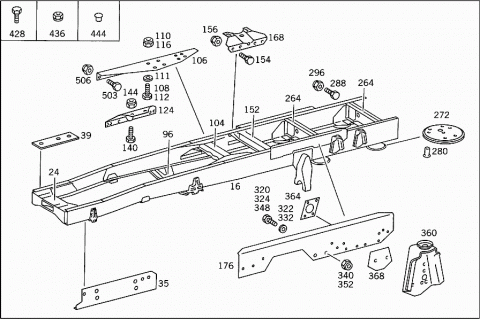

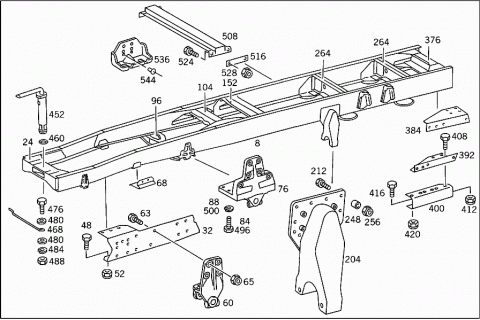

008 |
A 6163102401 |
FRAME |
008 |
A 6163102501 |
FRAME |
008 |
A 6163102601 |
FRAME |
016 |
A 6163102801 |
FRAME |
016 |
A 6163105201 |
FRAME |
016 |
A 6163102701 |
FRAME |
016 |
A 6163105301 |
FRAME |
016 |
A 6163105401 |
FRAME |
024 |
A 3873100422 |
CROSS MEMBER |
|
|
FRONT |
032 |
A 3853122187 |
GUSSET PLATE |
|
|
FRONT LEFT |
032 |
A 3853122187 |
GUSSET PLATE |
|
|
FRONT LEFT |
032 |
A 3853122287 |
GUSSET PLATE |
|
|
FRONT RIGHT |
032 |
A 3853122287 |
GUSSET PLATE |
|
|
FRONT RIGHT |
035 |
A 6173122087 |
GUSSET PLATE |
|
Repalced by: A 3873122087
|
035 |
A 3873122087 |
GUSSET PLATE |
|
|
FRONT LEFT |
035 |
A 3873122087 |
GUSSET PLATE |
|
|
FRONT LEFT |
035 |
A 6173122187 |
GUSSET PLATE |
|
Repalced by: A 6203120987
|
035 |
A 6203120987 |
GUSSET PLATE |
035 |
A 6203120987 |
GUSSET PLATE |
039 |
A 6173110055 |
COVER |
|
Repalced by: A 3974750084
|
039 |
A 3974750084 |
SHIM |
|
|
FRONT CROSS MEMBER TO SIDE MEMBERS |
039 |
A 3974750084 |
SHIM |
|
|
FRONT CROSS MEMBER TO SIDE MEMBERS |
048 |
N 000961012092 |
SCREW |
|
Repalced by: N 000961012025
|
048 |
N 000961012025 |
SCREW |
|
|
CROSS MEMBER AND GUSSET PLATE TO SIDE MEMBERS |
052 |
N 910113012002 |
NUT |
|
|
CROSS MEMBER AND GUSSET PLATE TO SIDE MEMBERS |
060 |
A 3833220101 |
FRONT SPRING BRACKET |
|
|
FRONT |
063 |
A 3589900414 |
SCREW |
|
|
FRONT SPRING FRONT BRACKET TO SIDE MEMBER |
063 |
A 3589900414 |
SCREW |
|
|
FRONT SPRING FRONT BRACKET TO SIDE MEMBER |
065 |
N 913004014005 |
NUT |
|
Repalced by: N 910113014000
|
065 |
N 910113014000 |
NUT |
|
|
FRONT SPRING FRONT BRACKET TO SIDE MEMBER |
065 |
N 910113014000 |
NUT |
|
|
FRONT SPRING FRONT BRACKET TO SIDE MEMBER |
068 |
A 3833220131 |
PLATE |
|
|
HELPER SPRING |
076 |
A 6173220003 |
FRONT SPRING BRACKET |
|
|
REAR |
076 |
A 6173220103 |
FRONT SPRING BRACKET |
|
|
REAR |
084 |
N 000961014154 |
SCREW |
|
|
FRONT SPRING REAR BRACKET TO CROSS MEMBER |
088 |
N 912004014100 |
LOCK WASHER |
|
|
FRONT SPRING REAR BRACKET TO CROSS MEMBER |
096 |
A 6163120310 |
CROSS MEMBER |
|
|
FRONT SPRING REAR BRACKET |
|
|
NO.2 |
|
A 6163120061 |
STRUT |
|
|
CROSS MEMBER TO SIDE MEMBERS |
|
N 000961014050 |
SCREW |
|
Repalced by: N 308676014020
|
|
N 308676014020 |
SCREW |
|
|
CROSS MEMBER TO SIDE MEMBERS |
|
N 913004014002 |
NUT |
|
Repalced by: N 910113014001
|
|
N 910113014001 |
NUT |
|
|
CROSS MEMBER TO SIDE MEMBERS |
|
N 000961014113 |
SCREW |
|
|
STRUT TO CROSS MEMBER |
|
N 913004014002 |
NUT |
|
Repalced by: N 910113014001
|
|
N 910113014001 |
NUT |
|
|
STRUT TO CROSS MEMBER |
|
A 3853100436 |
CROSS MEMBER |
|
Repalced by: A 3813120015
|
104 |
A 3813120015 |
CROSS MEMBER |
|
|
NO.3 |
106 |
A 6193120687 |
GUSSET PLATE |
|
Repalced by: A 3813120652
|
106 |
A 3813120652 |
ANGLE |
|
|
LEFT TOP |
106 |
A 3813120652 |
ANGLE |
|
|
LEFT TOP |
106 |
A 6193120787 |
GUSSET PLATE |
|
Repalced by: A 3813120752
|
106 |
A 3813120752 |
ANGLE |
|
|
RIGHT TOP |
106 |
A 3813120752 |
ANGLE |
|
|
RIGHT TOP |
108 |
N 308676012010 |
SCREW |
|
|
TOP GUSSET PLATE TO CROSS MEMBER |
108 |
N 308676012010 |
SCREW |
|
|
TOP GUSSET PLATE TO CROSS MEMBER |
110 |
N 913004012009 |
NUT |
|
Repalced by: N 910113012003
|
110 |
N 910113012003 |
NUT |
|
|
TOP GUSSET PLATE TO CROSS MEMBER |
110 |
N 910113012003 |
NUT |
|
|
TOP GUSSET PLATE TO CROSS MEMBER |
111 |
A 3859901040 |
WASHER |
|
|
TOP GUSSET PLATE TO CROSS MEMBER |
111 |
A 3859901040 |
WASHER |
|
|
TOP GUSSET PLATE TO CROSS MEMBER |
112 |
N 000961012052 |
SCREW |
|
Repalced by: N 308676012012
|
112 |
N 308676012012 |
SCREW |
|
|
CROSS MEMBER TO REINFORCEMENT |
116 |
N 910113012002 |
NUT |
|
|
CROSS MEMBER TO REINFORCEMENT |
124 |
A 6173120352 |
ANGLE |
|
|
BOTTOM LEFT |
124 |
A 6173120352 |
ANGLE |
|
|
BOTTOM LEFT |
124 |
A 3813120252 |
ANGLE |
|
|
BOTTOM LEFT |
124 |
A 3813120252 |
ANGLE |
|
|
BOTTOM LEFT |
124 |
A 6173120452 |
ANGLE |
|
|
BOTTOM RIGHT |
124 |
A 6173120452 |
ANGLE |
|
|
BOTTOM RIGHT |
124 |
A 3813120352 |
ANGLE |
|
|
BOTTOM RIGHT |
124 |
A 3813120352 |
ANGLE |
|
|
BOTTOM RIGHT |
140 |
N 000961012052 |
SCREW |
|
Repalced by: N 308676012012
|
140 |
N 308676012012 |
SCREW |
|
|
BOTTOM GUSSET PLATE TO CROSS MEMBER |
144 |
N 910113012002 |
NUT |
|
|
BOTTOM GUSSET PLATE TO CROSS MEMBER |
152 |
A 6173120117 |
CROSS MEMBER |
|
|
INTERMEDIATE SHAFT BEARING |
|
|
NO.4 |
152 |
A 6173120017 |
CROSS MEMBER |
|
|
INTERMEDIATE SHAFT BEARING |
|
|
NO.4 |
154 |
N 000933010260 |
SCREW |
|
|
CROSS MEMBER TO SIDE MEMBERS |
156 |
N 913004010008 |
NUT |
|
Repalced by: N 910113010000
|
156 |
N 910113010000 |
NUT |
|
|
CROSS MEMBER TO SIDE MEMBERS |
168 |
A 3833120360 |
REINFORCEMENT |
|
|
INTERMEDIATE BEARING CROSS MEMBER |
168 |
A 3523122360 |
REINFORCEMENT |
|
|
INTERMEDIATE BEARING CROSS MEMBER |
176 |
A 6173110283 |
ANGLE |
|
|
SADDLE PLATE,LEFT |
176 |
A 6173110383 |
ANGLE |
|
|
SADDLE PLATE,RIGHT |
204 |
A 3813500032 |
SUPPORT |
|
Repalced by: A 6523520341
|
204 |
A 6523520341 |
BEARING BODY |
|
|
LONGITUDINAL CONTROL ARM |
212 |
N 000961018018 |
SCREW |
|
|
SUPPORT TO SIDE MEMBER |
|
|
M 18X40 |
212 |
N 000961018018 |
SCREW |
|
|
SUPPORT TO SIDE MEMBER |
|
|
M 18X40 |
212 |
N 000961018041 |
SCREW |
|
Repalced by: N 308676018001
|
212 |
N 308676018001 |
SCREW |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
|
|
M 18X45 |
212 |
N 308676018001 |
SCREW |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
|
|
M 18X45 |
212 |
N 308676018001 |
SCREW |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
|
|
M 18X45 |
212 |
N 000961018020 |
SCREW |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
|
|
M 18X50 |
212 |
N 000961018020 |
SCREW |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
|
|
M 18X50 |
212 |
N 000961018020 |
SCREW |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
|
|
M 18X50 |
212 |
N 000961018043 |
SCREW |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
|
|
M 18X55 |
212 |
N 000961018043 |
SCREW |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
|
|
M 18X55 |
212 |
N 000610018004 |
FITTED SCREW |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
|
|
M 18X45 |
212 |
N 000610018009 |
FITTED SCREW |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
|
|
M 18X55 |
212 |
N 000610018009 |
FITTED SCREW |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
|
|
M 18X55 |
212 |
N 000610018009 |
FITTED SCREW |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
|
|
M 18X55 |
212 |
N 000610018009 |
FITTED SCREW |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
|
|
M 18X55 |
212 |
N 000610018009 |
FITTED SCREW |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
|
|
M 18X55 |
212 |
N 000610018006 |
FITTED SCREW |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
|
|
M 18X60 |
212 |
N 000610018006 |
FITTED SCREW |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
|
|
M 18X60 |
248 |
A 6179900340 |
WASHER |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
256 |
N 913004018004 |
NUT |
|
|
BEARING BODY TO SIDE AND CROSS MEMBERS |
264 |
A 6173100237 |
CROSS MEMBER |
|
|
NO.5 |
264 |
A 6173100237 |
CROSS MEMBER |
|
|
NO.5 |
264 |
A 6173100237 |
CROSS MEMBER |
|
|
NO.6 |
264 |
A 6173100237 |
CROSS MEMBER |
|
|
NO.4 |
264 |
A 6173100237 |
CROSS MEMBER |
|
|
REAR |
|
|
NO.5 |
264 |
A 6173100637 |
CROSS MEMBER |
|
|
NO.4 |
264 |
A 6173100637 |
CROSS MEMBER |
|
|
NO.4 |
264 |
A 6173100737 |
CROSS MEMBER |
|
|
REAR |
264 |
A 6173100737 |
CROSS MEMBER |
|
|
REAR |
272 |
A 3833270304 |
COVER PLATE |
|
|
AIR SPRING BELLOWS |
280 |
N 910005014056 |
RIVET |
|
|
COVER PLATE TO GUSSET PLATE |
|
|
14X45 MM |
280 |
N 910005014059 |
RIVET |
|
|
COVER PLATE TO GUSSET PLATE |
|
|
14X16 MM |
|
N 000933010160 |
SCREW |
|
Repalced by: N 304017010053
|
|
N 304017010053 |
SCREW |
|
|
GUSSET PLATE TO CROSS MEMBER |
288 |
N 000961014028 |
SCREW |
|
|
GUSSET PLATE TO CROSS MEMBER |
288 |
N 000961014028 |
SCREW |
|
|
GUSSET PLATE TO CROSS MEMBER |
288 |
N 000960010026 |
SCREW |
|
Repalced by: N 000961010031
|
288 |
N 000961010031 |
SCREW |
|
Repalced by: N 308676010023
|
288 |
N 308676010023 |
SCREW |
|
|
GUSSET PLATE TO CROSS MEMBER |
288 |
N 308676010023 |
SCREW |
|
|
GUSSET PLATE TO CROSS MEMBER |
|
N 913004010011 |
NUT |
|
|
GUSSET PLATE TO CROSS MEMBER |
296 |
N 913004014002 |
NUT |
|
Repalced by: N 910113014001
|
296 |
N 910113014001 |
NUT |
|
|
GUSSET PLATE TO CROSS MEMBER |
296 |
N 913004010010 |
NUT |
|
Repalced by: N 910113010002
|
296 |
N 910113010002 |
NUT |
|
|
GUSSET PLATE TO CROSS MEMBER |
320 |
A 0039908604 |
SCREW |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
|
|
M 18X40 |
320 |
A 0039908604 |
SCREW |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
|
|
M 18X40 |
320 |
A 0039908604 |
SCREW |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
|
|
M 18X40 |
320 |
A 0039906701 |
SCREW |
|
Repalced by: N 000961018009
|
320 |
N 000961018009 |
SCREW |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
|
|
M 18X45 |
320 |
N 000961018009 |
SCREW |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
|
|
M 18X45 |
322 |
N 000125019009 |
WASHER |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
324 |
A 0039908604 |
SCREW |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
|
|
M 18X40 |
332 |
N 000125021006 |
WASHER |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
340 |
N 913004018003 |
NUT |
|
Repalced by: N 910113018004
|
340 |
N 910113018004 |
NUT |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
348 |
N 000961014028 |
SCREW |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
|
|
M 14X40 |
348 |
N 000961014028 |
SCREW |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
|
|
M 14X40 |
348 |
N 000961014100 |
SCREW |
|
|
M 14X30 |
352 |
N 913004014002 |
NUT |
|
Repalced by: N 910113014001
|
352 |
N 910113014001 |
NUT |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
360 |
A 3603200878 |
CONSOLE |
|
|
SHOCK ABSORBER |
364 |
A 6193260095 |
WEB |
|
|
CONSOLE TO SIDE MEMBER |
364 |
A 6193260095 |
WEB |
|
|
CONSOLE TO SIDE MEMBER |
368 |
A 3833230284 |
SHIM |
|
|
CONSOLE TO SIDE MEMBER |
376 |
A 3853100146 |
CROSS MEMBER |
|
Repalced by: A 3853100246
|
376 |
A 3853100246 |
CROSS MEMBER |
|
|
REAR |
384 |
A 6193120087 |
GUSSET PLATE |
|
|
TOP LEFT, BOTTOM RIGHT |
392 |
A 6193120187 |
GUSSET PLATE |
|
|
TOP RIGHT, BOTTOM LEFT |
400 |
A 6173120160 |
REINFORCEMENT |
|
|
REAR CROSS MEMBER |
408 |
N 000961012151 |
SCREW |
|
|
REINFORCEMENT TO GUSSET PLATE AND TO CROSS MEMBER |
412 |
N 910113012002 |
NUT |
|
|
REINFORCEMENT TO GUSSET PLATE AND TO CROSS MEMBER |
416 |
N 000961012052 |
SCREW |
|
Repalced by: N 308676012012
|
416 |
N 308676012012 |
SCREW |
|
|
REINFORCEMENT TO GUSSET PLATE AND TO SIDE MEMBER |
420 |
N 910113012002 |
NUT |
|
|
REINFORCEMENT TO GUSSET PLATE AND TO SIDE MEMBER |
|
X XXXXXXXXXXXX |
PART NAME MISSING |
|
|
MOUNTING USED FOR FRAME CONNECTION PARTS |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
|
|
DIMENSIONS ARE INDICATED IN THE FOLLOWING ORDER: |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
|
|
THREAD X SHANK DIA. X SHANK LENGTH X TOTAL LENGTH |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
428 |
N 000609010004 |
FITTED SCREW |
|
|
M 10X11X14X28 |
428 |
N 000610010003 |
FITTED SCREW |
|
|
M 10X11X25X38 |
428 |
N 000609010014 |
FITTED SCREW |
|
|
M 10X11X24X40 |
428 |
A 3859900514 |
SCREW |
|
|
M 10X11X26,5X46 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
428 |
A 3859900714 |
SCREW |
|
|
M 12X12X10X25 |
428 |
A 3859901414 |
SCREW |
|
|
M 12X12X11X26 |
428 |
A 0039900901 |
SCREW |
|
Repalced by: A 0029908201
|
428 |
A 0029908201 |
SCREW |
|
|
M 12X12X12X28 |
428 |
A 3859901514 |
SCREW |
|
|
M 12X12X13X28 |
428 |
A 0029908201 |
SCREW |
|
|
M 12X12X14X30 |
428 |
A 3859902114 |
SCREW |
|
|
M 12X12X15X30 |
428 |
A 0029908301 |
SCREW |
|
Repalced by: N 308676012013
|
428 |
N 308676012013 |
SCREW |
|
|
M 12X12X16X32 |
428 |
A 3859902214 |
SCREW |
|
|
M 12X12X17X32 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
428 |
A 6209900114 |
SCREW |
|
|
M 12X13X12X29 |
428 |
A 3969900314 |
SCREW |
|
|
M 12X13X13X30 |
428 |
A 3589901914 |
SCREW |
|
|
M 12X13X15X32 |
428 |
A 3559900014 |
SCREW |
|
|
M 12X13X18X35 |
428 |
A 3589900614 |
SCREW |
|
|
M 12X13X21X38 |
428 |
A 6179900114 |
SCREW |
|
|
M 12X13X23X40 |
428 |
A 6249900014 |
SCREW |
|
|
M 12X13X25X42 |
428 |
A 3859900214 |
SCREW |
|
|
M 12X13X35X52 |
428 |
A 6689900114 |
SCREW |
|
|
M 12X13X58X80 |
428 |
A 6689900014 |
SCREW |
|
|
M 12X13X63X85 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
428 |
A 3859900814 |
SCREW |
|
Repalced by: A 3229903101
|
428 |
A 3229903101 |
SCREW |
|
|
M 14X14X18X32 |
428 |
A 3859902014 |
SCREW |
|
|
M 14X14X18X34 |
428 |
A 3559900114 |
SCREW |
|
|
M 12X14X13X35 |
428 |
A 3219901601 |
SCREW |
|
Repalced by: A 3169900014
|
428 |
A 3169900014 |
SCREW |
|
|
M 14X14X17X35 |
428 |
A 3219901901 |
SCREW |
|
|
M 14X14X22X40 |
428 |
A 3559900501 |
SCREW |
|
|
M 14X14X24X42 |
428 |
A 3409900201 |
SCREW |
|
|
M 14X14X27X45 |
428 |
A 3609902001 |
SCREW |
|
|
M 14X14X32X50 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
428 |
A 3589900114 |
SCREW |
|
|
M 14X15X15X32 |
428 |
A 3589900814 |
SCREW |
|
|
M 14X15X17X34 |
428 |
A 6459900014 |
SCREW |
|
|
M 14X15X18X35 |
428 |
A 3589901014 |
SCREW |
|
|
M 14X15X19X36 |
428 |
A 3589900214 |
SCREW |
|
|
M 14X15X21X38 |
428 |
A 3589900414 |
SCREW |
|
|
M 14X15X25X42 |
428 |
A 3589900714 |
SCREW |
|
|
M 14X15X27X44 |
428 |
A 3589900914 |
SCREW |
|
|
M 14X15X29X46 |
428 |
A 3859900414 |
SCREW |
|
|
M 14X15X31X48 |
428 |
A 3859900314 |
SCREW |
|
|
M 14X15X35X52 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
428 |
A 3859900914 |
SCREW |
|
Repalced by: N 308676016020
|
428 |
N 308676016020 |
SCREW |
|
|
M 16X16X18X36 |
428 |
A 3859901714 |
SCREW |
|
|
M 16X16X20X38 |
428 |
A 3859901014 |
SCREW |
|
|
M 16X16X22X40 |
428 |
A 3859901114 |
SCREW |
|
|
M 16X16X24X42 |
428 |
A 0029909901 |
SCREW |
|
Repalced by: A 3959900501
|
428 |
A 3959900501 |
SCREW |
|
|
M 16X16X20X45 |
428 |
A 3859901814 |
SCREW |
|
|
M 16X16X30X48 |
428 |
A 3859901914 |
SCREW |
|
|
M 16X16X32X50 |
428 |
A 6259900301 |
SCREW |
|
|
M 16X16X38X90 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
428 |
A 3589900514 |
SCREW |
|
|
M 16X17X22X42 |
428 |
A 6459900714 |
SCREW |
|
|
M 16X17X24X44 |
428 |
A 3609900114 |
SCREW |
|
Repalced by: A 0009906314
|
428 |
A 0009906314 |
SCREW |
|
|
M 16X17X28X48 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
428 |
A 3469900014 |
SCREW |
|
|
M 16X18X18X40 |
428 |
A 3859902314 |
SCREW |
|
|
M 18X18X23X45 |
428 |
A 6209900014 |
SCREW |
|
|
M 16X18X26X48 |
428 |
A 3469900114 |
SCREW |
|
|
M 16X18X31X50 |
428 |
A 3859902414 |
SCREW |
|
Repalced by: N 000961018043
|
428 |
N 000961018043 |
SCREW |
|
|
M 18X18X33X55 |
428 |
A 6229900014 |
SCREW |
|
|
M 16X18X38X60 |
428 |
A 3919900014 |
SCREW |
|
|
M 16X18X63X85 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
428 |
N 000610018004 |
FITTED SCREW |
|
|
M 18X19X25X45 |
428 |
N 000610018009 |
FITTED SCREW |
|
|
M 18X19X33X55 |
428 |
N 000610018006 |
FITTED SCREW |
|
|
M 18X19X38X60 |
428 |
N 000609018000 |
FITTED SCREW |
|
|
M 18X19X57X85 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
436 |
N 913004010011 |
NUT |
436 |
N 913004012009 |
NUT |
|
Repalced by: N 910113012003
|
436 |
N 910113012003 |
NUT |
436 |
N 913004014005 |
NUT |
|
Repalced by: N 910113014000
|
436 |
N 910113014000 |
NUT |
436 |
N 913004016005 |
NUT |
|
Repalced by: N 910113016001
|
436 |
N 910113016001 |
NUT |
436 |
N 913004018004 |
NUT |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
444 |
A 0009902193 |
RIVET |
|
Repalced by: N 910005010022
|
444 |
N 910005010022 |
RIVET |
|
|
10X32 MM |
444 |
N 910005010012 |
RIVET |
|
|
10X24 MM |
444 |
N 910005010014 |
RIVET |
|
|
10X26 MM |
444 |
N 910005010018 |
RIVET |
|
|
10X30 MM |
444 |
N 910005010020 |
RIVET |
|
|
10X32 MM |
444 |
N 910005010026 |
RIVET |
|
|
10X38 MM |
444 |
N 910005010027 |
RIVET |
|
|
10X40 MM |
444 |
N 910005010030 |
RIVET |
|
|
10X45 MM |
444 |
N 910005012012 |
RIVET |
|
|
12X26 MM |
444 |
N 910005012073 |
RIVET |
|
|
12X28 MM |
444 |
N 910005012080 |
RIVET |
|
|
12X42 MM |
444 |
N 910005014056 |
RIVET |
|
|
14X45 MM |
444 |
N 910005014057 |
RIVET |
|
|
14X48 MM |
444 |
N 910005014059 |
RIVET |
|
|
14X50 MM |
444 |
N 910005014066 |
RIVET |
|
|
14X70 MM |
452 |
A 3873150106 |
COUPLING PIN |
|
|
FOR COUPLING MOUTH |
460 |
A 0009874346 |
SEALING CORD |
|
|
FOR COUPLING MOUTH |
468 |
A 3353150031 |
LOCKING SPRING |
|
|
COUPLING PIN |
476 |
N 000933008153 |
SCREW |
|
Repalced by: N 304017008034
|
476 |
N 304017008034 |
SCREW |
|
|
LOCK SPRING TO CROSS MEMBER |
480 |
N 000125008418 |
WASHER |
|
Repalced by: N 000125008443
|
480 |
N 000125008443 |
WASHER |
|
|
LOCK SPRING TO CROSS MEMBER |
484 |
N 912004008102 |
LOCK WASHER |
|
|
LOCK SPRING TO CROSS MEMBER |
488 |
N 304032008006 |
NUT |
|
|
LOCK SPRING TO CROSS MEMBER |
496 |
N 000961014100 |
SCREW |
|
|
BRACKET AND FRONT SPRING REAR BRACKET TO CROSS MEMBER |
500 |
N 912004014100 |
LOCK WASHER |
|
|
BRACKET AND FRONT SPRING REAR BRACKET TO CROSS MEMBER |
503 |
A 3219901601 |
SCREW |
|
Repalced by: A 3169900014
|
503 |
A 3169900014 |
SCREW |
|
|
FOR CROSS MEMBER NO.3; ANGLE TO SIDE MEMBER |
|
|
M 14X35 |
506 |
N 913004014005 |
NUT |
|
Repalced by: N 910113014000
|
506 |
N 910113014000 |
NUT |
|
|
FOR CROSS MEMBER NO.3; ANGLE TO SIDE MEMBER |
508 |
A 3834030201 |
SUPPORT |
|
|
SPARE WHEEL MOUNTING |
516 |
A 3854030019 |
BASE BLOCK |
|
Repalced by: A 6744320019
|
516 |
A 6744320019 |
BASE |
|
|
SPARE WHEEL MOUNTING |
524 |
N 000933010129 |
SCREW |
|
Repalced by: N 304017010002
|
524 |
N 304017010002 |
SCREW |
|
|
SUPPORT TO FRAME |
528 |
N 913004010008 |
NUT |
|
Repalced by: N 910113010000
|
528 |
N 910113010000 |
NUT |
|
|
SUPPORT TO FRAME |
536 |
A 3874030701 |
SUPPORT |
|
|
SPARE WHEEL MOUNTING |
544 |
N 910005012080 |
RIVET |
|
|
SUPPORT TO FRAME |

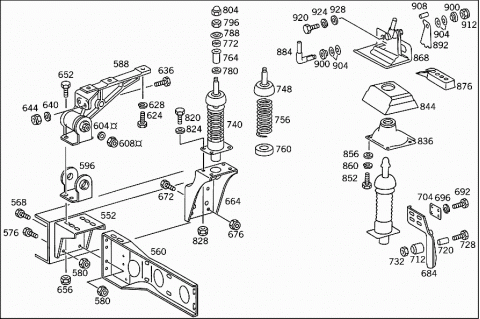

552 |
A 3878912631 |
CONSOLE |
|
|
CAB MOUNTING,FRONT |
560 |
A 6203170223 |
STRUT |
|
|
BUMPER,LEFT |
560 |
A 6203170423 |
STRUT |
|
|
BUMPER,RIGHT |
568 |
N 000961014101 |
SCREW |
|
Repalced by: N 308676014012
|
568 |
N 308676014012 |
SCREW |
|
|
CONSOLE AND STRUT TO FRAME |
|
|
M 14X45 |
576 |
N 000961014063 |
SCREW |
|
Repalced by: A 9429901304
|
576 |
A 9429901304 |
SCREW |
|
|
CONSOLE AND STRUT TO FRAME |
|
|
M 14X40 |
580 |
N 913004014005 |
NUT |
|
Repalced by: N 910113014000
|
580 |
N 910113014000 |
NUT |
|
|
CONSOLE AND STRUT TO FRAME |
588 |
A 3813106509 |
BRACKET |
|
|
CAB,LEFT |
588 |
A 6208902103 |
MOUNTING |
|
|
CAB,LEFT |
588 |
A 3813106609 |
BRACKET |
|
|
CAB, RIGHT |
588 |
A 6208902203 |
MOUNTING |
|
|
CAB, RIGHT |
596 |
A 3878902903 |
MOUNTING |
596 |
A 6208902003 |
MOUNTING |
604 |
N 007349017002 |
WASHER |
608 |
N 913004016004 |
NUT |
|
Repalced by: N 910113016002
|
608 |
N 910113016002 |
NUT |

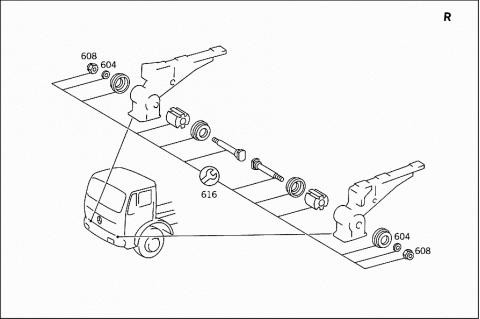

616 |
A 3815860031 |
REPAIR KIT |
|
|
CAB SUSPENSION,FRONT |
624 |
N 000961014028 |
SCREW |
|
|
LEFT AND RIGHT BEARING BRACKETS TO CAB |
628 |
N 912004014100 |
LOCK WASHER |
|
|
LEFT AND RIGHT BEARING BRACKETS TO CAB |
636 |
N 000961014064 |
SCREW |
|
|
LEFT AND RIGHT BEARING BRACKETS TO CAB |
640 |
A 3209901840 |
WASHER |
|
|
LEFT AND RIGHT BEARING BRACKETS TO CAB |
644 |
N 913004014002 |
NUT |
|
Repalced by: N 910113014001
|
644 |
N 910113014001 |
NUT |
|
|
LEFT AND RIGHT BEARING BRACKETS TO CAB |
652 |
N 000961014063 |
SCREW |
|
Repalced by: A 9429901304
|
652 |
A 9429901304 |
SCREW |
|
|
CAB TO FRAME |
|
|
M 14X40 |
652 |
N 000961014101 |
SCREW |
|
Repalced by: N 308676014012
|
652 |
N 308676014012 |
SCREW |
|
|
CAB TO FRAME |
|
|
M 14X45 |
656 |
N 913004014005 |
NUT |
|
Repalced by: N 910113014000
|
656 |
N 910113014000 |
NUT |
|
|
CAB TO FRAME |
664 |
A 3813171201 |
CONSOLE |
|
|
VIBRATION ABSORBER TO FRAME |
672 |
N 000961014050 |
SCREW |
|
Repalced by: N 308676014020
|
672 |
N 308676014020 |
SCREW |
|
|
CONSOLE TO SIDE MEMBER |
672 |
N 000961014028 |
SCREW |
|
|
CONSOLE TO SIDE MEMBER |
676 |
N 913004014002 |
NUT |
|
Repalced by: N 910113014001
|
676 |
N 910113014001 |
NUT |
|
|
CONSOLE TO SIDE MEMBER |
684 |
A 3813171926 |
GUIDE |
|
|
LEFT |
684 |
A 3813172026 |
GUIDE |
|
|
RIGHT |
692 |
N 000960012301 |
SCREW |
|
|
GUIDE TO CAB |
696 |
N 912004012100 |
LOCK WASHER |
|
|
GUIDE TO CAB |
704 |
A 3873170084 |
SHIM |
|
|
GUIDE TO CAB |
712 |
A 3813170750 |
BUSHING |
|
|
LATERAL GUIDE OF CAB |
720 |
A 3813170553 |
SPACER TUBE |
|
|
LEFT AND RIGHT BUSHINGS TO FENDER BRACKETS |
728 |
N 000960012230 |
SCREW |
|
|
LEFT AND RIGHT BUSHINGS TO FENDER BRACKETS |
732 |
N 910113012002 |
NUT |
|
|
LEFT AND RIGHT BUSHINGS TO FENDER BRACKETS |
740 |
A 3878901619 |
SHOCK ABSORBER |
|
Repalced by: A 3878901319
|
740 |
A 3878901319 |
SHOCK ABSORBER |
|
|
(VIBRATION ABSORBER),CAB REAR SUSPENSION |
740 |
A 3878901319 |
SHOCK ABSORBER |
|
|
(VIBRATION ABSORBER),CAB REAR SUSPENSION |
740 |
A 6208900019 |
SHOCK ABSORBER |
|
Repalced by: A 6208900119
|
740 |
A 6208900119 |
SHOCK ABSORBER |
|
|
(VIBRATION ABSORBER),CAB REAR SUSPENSION |
740 |
A 6208900119 |
SHOCK ABSORBER |
|
|
(VIBRATION ABSORBER),CAB REAR SUSPENSION |
748 |
A 0008910201 |
RUBBER MOUNTING |
|
|
TO 387 890 16 19,620 890 00 19 |
748 |
A 0008900148 |
JOINT |
|
Repalced by: A 0008910301
|
748 |
A 0008910301 |
RUBBER MOUNTING |
|
|
TO 620 890 01 19,387 890 13 19 |
756 |
A 0008910751 |
SPRING |
|
Repalced by: A 0008910451
|
756 |
A 0008910451 |
SPRING |
756 |
A 0008911051 |
SPRING |
|
|
TO 620 890 00 19 |
756 |
A 0008911151 |
SPRING |
|
|
TO 620 890 01 19 |
760 |
A 0008910123 |
BUFFER |
|
|
TO 620 890 00 19 |
764 |
A 3813170753 |
SPACER TUBE |
|
|
SHOCK ABSORBER MOUNTING |
772 |
A 3275045082 |
RUBBER RING |
|
|
SHOCK ABSORBER MOUNTING |
780 |
N 000433013005 |
WASHER |
|
Repalced by: N 000433013010
|
780 |
N 000433013010 |
WASHER |
|
|
SHOCK ABSORBER MOUNTING |
788 |
A 3878912010 |
WASHER |
|
|
SHOCK ABSORBER MOUNTING |
796 |
N 000934012022 |
NUT |
|
|
SHOCK ABSORBER MOUNTING |
804 |
N 001587012008 |
CAP NUT |
|
Repalced by: N 001587012010
|
804 |
N 001587012010 |
CAP NUT |
|
|
SHOCK ABSORBER MOUNTING |
820 |
N 000933008153 |
SCREW |
|
Repalced by: N 304017008034
|
820 |
N 304017008034 |
SCREW |
|
|
VIBRATION ABSORBER TO CONSOLE |
824 |
N 009021008205 |
WASHER |
|
Repalced by: N 009021008213
|
824 |
N 009021008213 |
WASHER |
|
|
VIBRATION ABSORBER TO CONSOLE |
828 |
N 913004008004 |
NUT |
|
Repalced by: N 913004008001
|
828 |
N 913004008001 |
NUT |
|
|
VIBRATION ABSORBER TO CONSOLE |
836 |
A 3813177840 |
BRACKET |
|
|
VIBRATION ABSORBER TO CAB,LEFT |
836 |
A 3813177940 |
BRACKET |
|
|
VIBRATION ABSORBER TO CAB,RIGHT |
844 |
A 3813170097 |
BOOT |
|
|
SHOCK ABSORBER,TOP |
852 |
N 000933010105 |
SCREW |
|
|
BRACKET AND BOOT TO SIDE MEMBER |
856 |
N 000125010518 |
WASHER |
|
Repalced by: N 000125010532
|
856 |
N 000125010532 |
WASHER |
|
|
BRACKET AND BOOT TO SIDE MEMBER |
860 |
N 912004010102 |
LOCK WASHER |
|
|
BRACKET AND BOOT TO SIDE MEMBER |
868 |
A 3813102075 |
LOCKING MECHANISM |
|
|
CAB,LEFT |
868 |
A 3813101975 |
LOCKING MECHANISM |
|
|
CAB, RIGHT |
876 |
A 3813170119 |
LATCH |
884 |
A 3813172374 |
PIN |
892 |
A 3813170924 |
LEVER |
900 |
A 3813170676 |
WASHER |
904 |
A 0009935426 |
DISC SPRING |
908 |
N 001481006041 |
CLAMPING SLEEVE |
912 |
N 910113012002 |
NUT |
920 |
N 000933010105 |
SCREW |
|
|
LOCKING MECHANISM TO CAB |
924 |
N 912004010102 |
LOCK WASHER |
|
|
LOCKING MECHANISM TO CAB |
928 |
N 000125010518 |
WASHER |
|
Repalced by: N 000125010532
|
928 |
N 000125010532 |
WASHER |
|
|
LOCKING MECHANISM TO CAB |
