X XXXXXXXXXXXX |
PART NAME MISSING |
|
|

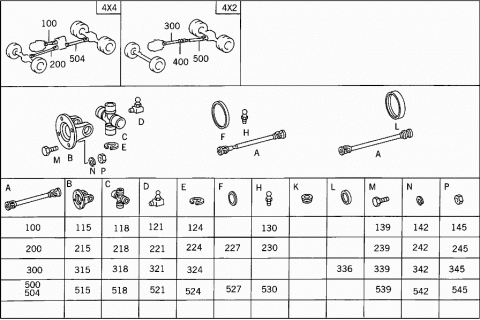

FRONT PROPELLER SHAFT |
100 |
A 3954102002 |
PROPELLER SHAFT |
|
|
FROM TRANSMISSION TO TRANSFER CASE |
115 |
A 3954110811 |
DRIVE FLANGE |
118 |
A 6204100031 |
UNIVERSAL JOINT CROSS |
|
|
WITH BUSHINGS |
121 |
N 071412008300 |
GREASE NIPPLE |
124 |
A 0069943141 |
LOCK |
|
|
AS REQUIRED |
|
|
2.00 MM |
124 |
A 0069943541 |
LOCK |
|
|
AS REQUIRED |
|
|
2.10 MM |
124 |
A 0069943941 |
LOCK |
|
|
AS REQUIRED |
|
|
2.20 MM |
130 |
N 071412010300 |
GREASE NIPPLE |
139 |
A 0029909901 |
SCREW |
|
Repalced by: A 0079901201
|
139 |
A 0079901201 |
SCREW |
|
|
PROPELLER SHAFT TO TRANSMISSION |
142 |
N 912004016101 |
LOCK WASHER |
|
|
PROPELLER SHAFT TO TRANSMISSION |
145 |
N 000934016003 |
NUT |
|
Repalced by: N 308673016001
|
145 |
N 308673016001 |
NUT |
|
|
PROPELLER SHAFT TO TRANSMISSION |
145 |
N 308673016001 |
NUT |
|
|
PROPELLER SHAFT TO TRANSFER CASE |
200 |
A 3854105107 |
PROPELLER SHAFT |
|
|
FROM TRANSFER CASE TO FRONT AXLE |
215 |
A 3854111711 |
DRIVE FLANGE |
218 |
A 3814100231 |
UNIVERSAL JOINT CROSS |
|
|
WITH BUSHINGS |
221 |
N 071412008300 |
GREASE NIPPLE |
224 |
A 0069940841 |
LOCK |
|
|
AS REQUIRED |
|
|
1.70 MM |
224 |
N 000472048000 |
LOCK RING |
|
|
AS REQUIRED |
|
|
1.75 MM |
224 |
A 0069941241 |
LOCK |
|
|
AS REQUIRED |
|
|
1.80 MM |
224 |
A 0069941441 |
LOCK |
|
|
AS REQUIRED |
|
|
1.85 MM |
224 |
A 0039943641 |
LOCK |
|
|
AS REQUIRED |
|
|
1.90 MM |
227 |
A 3854110059 |
SEAL RING |
|
|
PROTECTIVE TUBE |
230 |
N 071412008100 |
GREASE NIPPLE |
239 |
A 3609901901 |
SCREW |
|
Repalced by: A 0079901101
|
239 |
A 0079901101 |
SCREW |
|
|
PROPELLER SHAFT TO TRANSFER CASE |
239 |
A 0079901101 |
SCREW |
|
|
PROPELLER SHAFT TO FRONT AXLE |
242 |
N 912004012100 |
LOCK WASHER |
|
|
PROPELLER SHAFT TO TRANSFER CASE |
245 |
N 000934012034 |
NUT |
|
Repalced by: N 308673012003
|
245 |
N 308673012003 |
NUT |
|
|
PROPELLER SHAFT TO TRANSFER CASE |
245 |
N 308673012003 |
NUT |
|
|
PROPELLER SHAFT TO FRONT AXLE |
300 |
A 3874108701 |
PROPELLER SHAFT |
|
|
FROM TRANSMISSION TO INTERMEDIATE BEARING |
315 |
A 3894110611 |
DRIVE FLANGE |
318 |
A 0004100231 |
UNIVERSAL JOINT CROSS |
|
Repalced by: A 0004101628
|
318 |
A 0004101628 |
UNIVERSAL JOINT |
|
|
WITH BUSHINGS |
321 |
N 071412008300 |
GREASE NIPPLE |
324 |
A 0069941941 |
LOCK |
|
|
AS REQUIRED |
|
|
2.00 MM |
324 |
A 0069942341 |
LOCK |
|
|
AS REQUIRED |
|
|
2.10 MM |
324 |
A 0069942741 |
LOCK |
|
|
AS REQUIRED |
|
|
2.20 MM |
336 |
A 3894130361 |
PROTECTIVE CAP |
339 |
A 0029909901 |
SCREW |
|
|
PROPELLER SHAFT TO TRANSMISSION |
342 |
N 912004016101 |
LOCK WASHER |
|
|
PROPELLER SHAFT TO TRANSMISSION |
345 |
N 000934016013 |
NUT |
|
|
PROPELLER SHAFT TO TRANSMISSION |
|
X XXXXXXXXXXXX |
PART NAME MISSING |
|
|

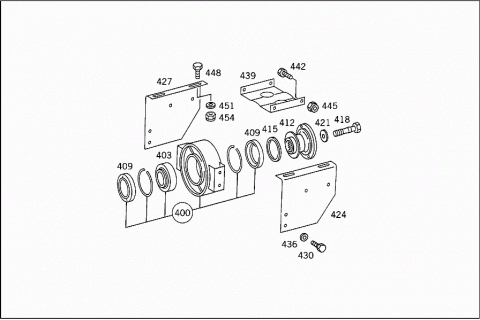

PROPELLER SHAFT BEARING |
400 |
A 3894100222 |
INTERMEDIATE BEARING |
|
Repalced by: A 6544100022
|
400 |
A 6544100022 |
INTERMEDIATE BEARING |
|
|
PROPELLER SHAFT BEARING |
403 |
A 0029819625 |
BALL BEARING |
|
Repalced by: A 0079818625
|
403 |
A 0029819725 |
BALL BEARING |
|
Repalced by: A 0079818625
|
403 |
A 0079818625 |
BALL BEARING |
|
|
PROPELLER SHAFT BEARING |
409 |
A 3894130461 |
PROTECTIVE CAP |
|
|
PROPELLER SHAFT BEARING |
|
A 6544110052 |
SPACER WASHER |
|
|
PROPELLER SHAFT BEARING |
412 |
A 3894110146 |
FLANGE |
|
|
PLEASE REFER TO ADDITIONAL PARTS |
415 |
A 3894130361 |
PROTECTIVE CAP |
418 |
A 3839900019 |
SCREW |
|
|
FOLLOWER FLANGE TO PROPELLER SHAFT |
421 |
A 3894110162 |
THRUST WASHER |
|
|
FOLLOWER FLANGE TO PROPELLER SHAFT |
424 |
A 6204139242 |
BRACKET |
|
|
PROPELLER SHAFT BEARING,LEFT |
427 |
A 6204139342 |
BRACKET |
|
|
PROPELLER SHAFT BEARING,RIGHT |
430 |
N 000961012163 |
SCREW |
|
|
BRACKET TO PROPELLER SHAFT BEARING HOUSING |
436 |
A 3299900040 |
WASHER |
|
|
BRACKET TO PROPELLER SHAFT BEARING HOUSING |
439 |
A 3954130011 |
REINFORCEMENT |
|
|
BRACKET TO PROPELLER SHAFT BEARING HOUSING |
442 |
N 000961012163 |
SCREW |
|
|
REINFORCEMENT TO BRACKET |
445 |
N 913004012009 |
NUT |
|
|
REINFORCEMENT TO BRACKET |
448 |
N 000961012166 |
SCREW |
|
|
PROPELLER SHAFT BEARING TO CROSS MEMBER |
451 |
A 3299900040 |
WASHER |
|
|
PROPELLER SHAFT BEARING TO CROSS MEMBER |
454 |
N 913001012000 |
NUT |
|
|
PROPELLER SHAFT BEARING TO CROSS MEMBER |
|
X XXXXXXXXXXXX |
PART NAME MISSING |
|
|
REAR PROPELLER SHAFT |
500 |
A 6204101001 |
PROPELLER SHAFT |
|
|
FROM INTERMEDIATE BEARING TO REAR AXLE |
504 |
A 3954100202 |
PROPELLER SHAFT |
|
|
FROM TRANSFER CASE TO REAR AXLE I |
515 |
A 3894110611 |
DRIVE FLANGE |
515 |
A 3954110811 |
DRIVE FLANGE |
518 |
A 0004100231 |
UNIVERSAL JOINT CROSS |
|
Repalced by: A 0004101628
|
518 |
A 0004101628 |
UNIVERSAL JOINT |
|
|
WITH BUSHINGS |
518 |
A 6204100031 |
UNIVERSAL JOINT CROSS |
|
|
WITH BUSHINGS |
521 |
N 071412008300 |
GREASE NIPPLE |
524 |
A 0069941941 |
LOCK |
|
|
AS REQUIRED |
|
|
2.00 MM |
524 |
A 0069943141 |
LOCK |
|
|
AS REQUIRED |
|
|
2.00 MM |
524 |
A 0069942341 |
LOCK |
|
|
AS REQUIRED |
|
|
2.10 MM |
524 |
A 0069943541 |
LOCK |
|
|
AS REQUIRED |
|
|
2.10 MM |
524 |
A 0069942741 |
LOCK |
|
|
AS REQUIRED |
|
|
2.20 MM |
524 |
A 0069943941 |
LOCK |
|
|
AS REQUIRED |
|
|
2.20 MM |
527 |
A 3894110080 |
GASKET |
|
|
PROTECTIVE TUBE |
527 |
A 3954110059 |
SEAL RING |
|
|
PROTECTIVE TUBE |
527 |
A 0004110159 |
SEAL RING |
|
|
PROTECTIVE TUBE |
530 |
N 071412008100 |
GREASE NIPPLE |
539 |
A 0029909901 |
SCREW |
|
|
PROPELLER SHAFT TO PROPELLER SHAFT BEARING AND TO REAR AXLE |
|
A 0079901201 |
SCREW |
|
|
PROPELLER SHAFT TO REAR AXLE |
542 |
N 912004016101 |
LOCK WASHER |
|
|
PROPELLER SHAFT TO PROPELLER SHAFT BEARING AND TO REAR AXLE |
545 |
N 000934016013 |
NUT |
|
|
PROPELLER SHAFT TO PROPELLER SHAFT BEARING AND TO REAR AXLE |
|
N 308673016001 |
NUT |
|
|
PROPELLER SHAFT TO REAR AXLE |
|
N 308673016001 |
NUT |
|
|
PROPELLER SHAFT TO TRANSFER CASE |
