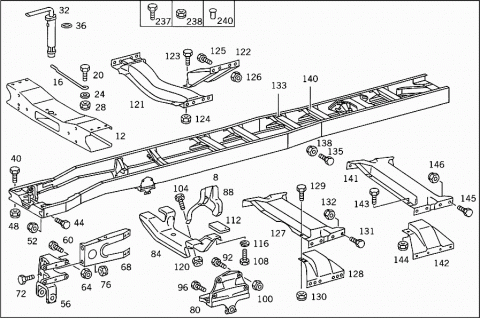

008 |
A 6253105101 |
FRAME |
008 |
A 6253100001 |
FRAME |

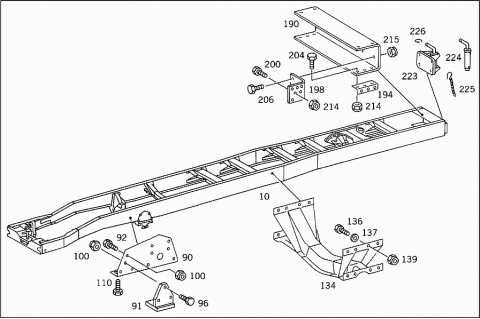

010 |
A 6253101801 |
FRAME |
012 |
A 6253100322 |
CROSS MEMBER |
|
|
FRONT |
016 |
A 3873150031 |
LOCKING SPRING |
|
|
TO SECURE COUPLING PIN |
020 |
N 000933008152 |
SCREW |
|
Repalced by: N 304017008027
|
020 |
N 304017008027 |
SCREW |
|
|
LOCK SPRING TO CROSS MEMBER |
024 |
N 000125008418 |
WASHER |
|
Repalced by: N 000125008443
|
024 |
N 000125008443 |
WASHER |
|
|
LOCK SPRING TO CROSS MEMBER |
028 |
N 913004008004 |
NUT |
|
Repalced by: N 913004008001
|
028 |
N 913004008001 |
NUT |
|
|
LOCK SPRING TO CROSS MEMBER |
032 |
A 6203150006 |
COUPLING PIN |
|
|
FOR COUPLING MOUTH |
036 |
A 0009874346 |
SEALING CORD |
|
|
FOR COUPLING MOUTH |
040 |
N 000961014113 |
SCREW |
|
|
CROSS MEMBER TO SIDE MEMBER REINFORCEMENTS |
|
|
M 14X28 |
040 |
N 000961014050 |
SCREW |
|
Repalced by: N 308676014020
|
040 |
N 308676014020 |
SCREW |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
|
|
M 14X35 |
040 |
N 308676014020 |
SCREW |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
|
|
M 14X35 |
044 |
N 000961012151 |
SCREW |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
048 |
N 913004014002 |
NUT |
|
Repalced by: N 910113014001
|
048 |
N 910113014001 |
NUT |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
048 |
N 910113014001 |
NUT |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
052 |
N 910113012002 |
NUT |
|
|
CROSS MEMBER TO REINFORCEMENTS AND TO SIDE MEMBERS |
056 |
A 6203220601 |
FRONT SPRING BRACKET |
|
Repalced by: A 6253220101
|
056 |
A 6253220101 |
FRONT SPRING BRACKET |
|
|
FRONT LEFT AND RIGHT |
060 |
N 000961016100 |
SCREW |
|
Repalced by: N 308676016020
|
060 |
N 308676016020 |
SCREW |
|
|
FRONT SPRING FRONT BRACKET TO SIDE MEMBER |
|
|
M 16X35 |
060 |
N 000961016096 |
SCREW |
|
Repalced by: N 308676016007
|
060 |
N 308676016007 |
SCREW |
|
|
FRONT SPRING FRONT BRACKET TO SIDE MEMBER |
|
|
M 16X50 |
064 |
N 913004016005 |
NUT |
|
Repalced by: N 910113016001
|
064 |
N 910113016001 |
NUT |
|
|
FRONT SPRING FRONT BRACKET TO SIDE MEMBER |
068 |
A 6203100653 |
STRUT |
|
Repalced by: A 6553100453
|
068 |
A 6553100453 |
STRUT |
|
|
FRONT SPRING FRONT BRACKET,LEFT |
068 |
A 6203100753 |
STRUT |
|
|
FRONT SPRING FRONT BRACKET,RIGHT |
072 |
N 000960016250 |
SCREW |
|
|
STRUT TO FRONT SPRING BRACKET |
076 |
N 913004016005 |
NUT |
|
Repalced by: N 910113016001
|
076 |
N 910113016001 |
NUT |
|
|
STRUT TO FRONT SPRING BRACKET |
080 |
A 6203220003 |
FRONT SPRING BRACKET |
|
Repalced by: A 6203220103
|
080 |
A 6203220103 |
FRONT SPRING BRACKET |
|
|
REAR LEFT AND RIGHT |
080 |
A 6203220103 |
FRONT SPRING BRACKET |
|
|
REAR LEFT AND RIGHT |
084 |
A 6253100027 |
CROSS MEMBER |
|
Repalced by: A 6253100127
|
084 |
A 6253100127 |
CROSS MEMBER |
|
|
FRONT SPRING REAR BRACKET |
|
|
NO.2 |
088 |
A 6203121561 |
STRUT |
|
|
CROSS MEMBER AT FRONT SPRING REAR BRACKET |
090 |
A 6253100151 |
CONSOLE |
|
|
LEFT FRONT SPRING REAR BRACKET |
090 |
A 6253100251 |
CONSOLE |
|
|
RIGHT FRONT SPRING REAR BRACKET |
091 |
A 6253100051 |
CONSOLE |
|
|
FRONT SPRING REAR BRACKET |
092 |
N 000961014050 |
SCREW |
|
Repalced by: N 308676014020
|
092 |
N 308676014020 |
SCREW |
|
|
STRUT TO SIDE MEMBER |
|
|
M 14X35 |
092 |
N 000961014028 |
SCREW |
|
|
CONSOLE TO SIDE MEMBER |
|
|
M 14X40 |
092 |
N 000961014054 |
SCREW |
|
|
STRUT TO SIDE MEMBER |
|
|
M 14X45 |
092 |
N 000961014054 |
SCREW |
|
|
CONSOLE TO SIDE MEMBER |
|
|
M 14X45 |
096 |
N 000960014237 |
SCREW |
|
|
FRONT SPRING REAR BRACKET AND STRUT TO SIDE MEMBER |
|
|
M 14X50 |
096 |
N 000960014237 |
SCREW |
|
|
FRONT SPRING REAR BRACKET AND CONSOLE TO SIDE MEMBER |
|
|
M 14X50 |
096 |
N 000960014229 |
SCREW |
|
|
FRONT SPRING REAR BRACKET TO SIDE MEMBER |
|
|
M 14X55 |
096 |
N 000960014190 |
SCREW |
|
|
FRONT SPRING REAR BRACKET AND CONSOLE TO SIDE MEMBER |
|
|
M 14X60 |
096 |
N 000960014244 |
SCREW |
|
|
CONSOLE TO SIDE MEMBER |
|
|
M 14X65 |
100 |
N 913004014002 |
NUT |
|
Repalced by: N 910113014001
|
100 |
N 910113014001 |
NUT |
|
|
STRUT TO SIDE MEMBER |
100 |
N 913004014005 |
NUT |
|
Repalced by: N 910113014000
|
100 |
N 910113014000 |
NUT |
|
|
FRONT SPRING REAR BRACKET TO SIDE MEMBER |
100 |
N 910113014000 |
NUT |
|
|
FRONT SPRING REAR BRACKET AND CONSOLE TO SIDE MEMBER |
104 |
N 000961014113 |
SCREW |
|
|
CROSS MEMBER TO STRUT |
|
|
M 14X28 |
108 |
N 000961014100 |
SCREW |
|
|
CROSS MEMBER TO FRONT SPRING REAR BRACKET |
|
|
M 14X30 |
110 |
N 000960014138 |
SCREW |
|
Repalced by: N 000961014084
|
110 |
N 000961014084 |
SCREW |
|
Repalced by: N 000961014148
|
110 |
N 000961014148 |
SCREW |
|
|
CROSS MEMBER TO FRONT SPRING REAR BRACKET AND TO CONSOLE |
|
|
M 14X75 |
112 |
A 3873120084 |
SHIM |
|
Repalced by: A 6203121984
|
112 |
A 6203121984 |
SHIM |
|
|
CROSS MEMBER TO FRONT SPRING REAR BRACKET |
116 |
N 912004014100 |
LOCK WASHER |
|
|
CROSS MEMBER TO FRONT SPRING REAR BRACKET |
120 |
N 913004014002 |
NUT |
|
Repalced by: N 910113014001
|
120 |
N 910113014001 |
NUT |
|
|
CROSS MEMBER TO STRUT |
121 |
A 6213120027 |
CROSS MEMBER |
|
|
NO.3 |
122 |
A 6213120661 |
STRUT |
|
|
AT CROSS MEMBER |
|
|
NO.3 |
123 |
A 0039900901 |
SCREW |
|
Repalced by: A 0029908201
|
123 |
A 0029908201 |
SCREW |
|
|
STRUT TO CROSS MEMBER |
124 |
N 913004012009 |
NUT |
|
Repalced by: N 910113012003
|
124 |
N 910113012003 |
NUT |
|
|
STRUT TO CROSS MEMBER |
125 |
N 000961014028 |
SCREW |
|
|
CROSS MEMBER AND STRUT TO SIDE MEMBER |
|
|
M 14X40 |
125 |
N 000961014054 |
SCREW |
|
|
CROSS MEMBER AND STRUT TO SIDE MEMBER |
|
|
M 14X45 |
126 |
N 913004014002 |
NUT |
|
Repalced by: N 910113014001
|
126 |
N 910113014001 |
NUT |
|
|
CROSS MEMBER AND STRUT TO SIDE MEMBER |
127 |
A 3893120125 |
CROSS MEMBER |
|
|
NO.4,NO.5 |
128 |
A 3933120161 |
STRUT |
|
|
AT CROSS MEMBER |
|
|
NO.4,NO.5 |
129 |
A 0039900901 |
SCREW |
|
Repalced by: A 0029908201
|
129 |
A 0029908201 |
SCREW |
|
|
STRUT TO CROSS MEMBER |
130 |
N 913004012009 |
NUT |
|
Repalced by: N 910113012003
|
130 |
N 910113012003 |
NUT |
|
|
STRUT TO CROSS MEMBER |
131 |
N 000961014028 |
SCREW |
|
|
CROSS MEMBER AND STRUT TO SIDE MEMBER |
|
|
M 14X40 |
131 |
N 000961014054 |
SCREW |
|
|
CROSS MEMBER AND STRUT TO SIDE MEMBER |
|
|
M 14X45 |
132 |
N 913004014002 |
NUT |
|
Repalced by: N 910113014001
|
132 |
N 910113014001 |
NUT |
|
|
CROSS MEMBER AND STRUT TO SIDE MEMBER |
133 |
A 6253100136 |
CROSS MEMBER |
|
|
NO.6 |
133 |
A 6253100136 |
CROSS MEMBER |
|
|
NO.3 |
133 |
A 6253100036 |
CROSS MEMBER |
|
|
NO.3 |
134 |
A 6253100050 |
CROSS MEMBER |
|
|
NO.3 |
135 |
N 000961014028 |
SCREW |
|
|
CROSS MEMBER TO SIDE MEMBERS |
|
|
M 14X40 |
135 |
N 000961014054 |
SCREW |
|
|
CROSS MEMBER TO SIDE MEMBERS |
|
|
M 14X45 |
136 |
N 308676016022 |
SCREW |
|
|
CROSS MEMBER TO SIDE MEMBERS |
|
|
M 16X40 |
136 |
N 000961016040 |
SCREW |
|
|
CROSS MEMBER TO SIDE MEMBERS |
|
|
M 16X45 |
137 |
A 3769900340 |
WASHER |
|
|
CROSS MEMBER TO SIDE MEMBERS |
138 |
N 913004014002 |
NUT |
|
Repalced by: N 910113014001
|
138 |
N 910113014001 |
NUT |
|
|
CROSS MEMBER TO SIDE MEMBERS |
139 |
N 913004016004 |
NUT |
|
Repalced by: N 910113016002
|
139 |
N 910113016002 |
NUT |
140 |
A 3953100037 |
CROSS MEMBER |
|
|
NO.7,NO.9 |
140 |
A 3953100037 |
CROSS MEMBER |
|
|
NO.4 |
140 |
A 3953100037 |
CROSS MEMBER |
|
|
NO.4,NO.6 |
141 |
A 3893120025 |
CROSS MEMBER |
|
|
NO.7,NO.9 |
141 |
A 3893120025 |
CROSS MEMBER |
|
|
NO.4 |
141 |
A 3893120025 |
CROSS MEMBER |
|
|
NO.4,NO.6 |
142 |
A 3873120261 |
STRUT |
|
|
AT CROSS MEMBER |
143 |
A 0039900901 |
SCREW |
|
Repalced by: A 0029908201
|
143 |
A 0029908201 |
SCREW |
|
|
STRUT TO CROSS MEMBER |
144 |
N 913004012009 |
NUT |
|
Repalced by: N 910113012003
|
144 |
N 910113012003 |
NUT |
|
|
STRUT TO CROSS MEMBER |
145 |
N 000961014028 |
SCREW |
|
|
CROSS MEMBER AND STRUT TO SIDE MEMBER |
145 |
N 000961014054 |
SCREW |
|
|
CROSS MEMBER AND STRUT TO SIDE MEMBER |
146 |
N 913004014002 |
NUT |
|
Repalced by: N 910113014001
|
146 |
N 910113014001 |
NUT |
|
|
CROSS MEMBER AND STRUT TO SIDE MEMBER |

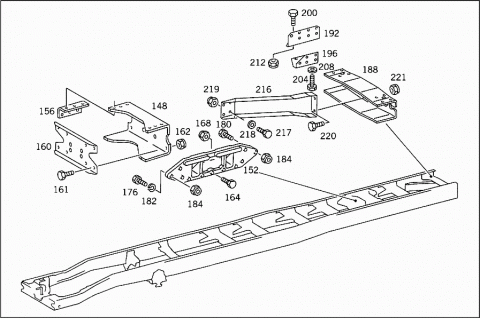

148 |
A 3953120124 |
CROSS MEMBER |
|
|
CENTRAL BEARING |
|
|
NO.8 |
148 |
A 3953120124 |
CROSS MEMBER |
|
|
CENTRAL BEARING |
|
|
NO.5 |
152 |
A 6243250010 |
SUPPORT |
|
Repalced by: A 6243250310
|
152 |
A 6243250310 |
SUPPORT |
|
|
CENTRAL BEARING CROSS MEMBER |
156 |
A 6243120141 |
ANGLE |
|
|
CENTRAL BEARING CROSS MEMBER |
160 |
A 6243120060 |
REINFORCEMENT |
|
|
CENTRAL BEARING CROSS MEMBER |
161 |
A 6249900014 |
SCREW |
|
|
REINFORCEMENT TO CROSS MEMBER |
162 |
N 913004012009 |
NUT |
|
Repalced by: N 910113012003
|
162 |
N 910113012003 |
NUT |
|
|
REINFORCEMENT TO CROSS MEMBER |
164 |
N 000961014050 |
SCREW |
|
Repalced by: N 308676014020
|
164 |
N 308676014020 |
SCREW |
|
|
SUPPORT TO CROSS MEMBER |
168 |
N 912004014100 |
LOCK WASHER |
|
|
SUPPORT TO CROSS MEMBER |
176 |
A 0003120071 |
SCREW |
|
Repalced by: A 0003121271
|
176 |
A 0003121271 |
SCREW |
|
|
CROSS MEMBER TO SIDE MEMBERS |
180 |
A 0003120271 |
SCREW |
|
Repalced by: N 914112016340
|
180 |
N 914112016340 |
SCREW |
|
|
CROSS MEMBER TO SIDE MEMBERS |
180 |
A 0003120371 |
SCREW |
|
Repalced by: N 914112016339
|
180 |
N 914112016341 |
SCREW |
|
|
CROSS MEMBER TO SIDE MEMBERS |
180 |
A 0003120171 |
SCREW |
|
Repalced by: A 0003121471
|
180 |
A 0003121471 |
SCREW |
|
|
CROSS MEMBER TO SIDE MEMBERS |
182 |
N 912004016101 |
LOCK WASHER |
|
|
CROSS MEMBER TO SIDE MEMBERS |
184 |
N 913012016002 |
NUT |
|
|
CROSS MEMBER TO SIDE MEMBERS |
|
Repalced by: N 000000000143
|
184 |
N 000000000143 |
NUT |
|
|
CROSS MEMBER TO SIDE MEMBERS |
188 |
A 6253120235 |
CROSS MEMBER |
|
Repalced by: A 3873120835
|
188 |
A 3873120835 |
CROSS MEMBER |
|
|
REAR |
190 |
A 6253150843 |
CROSS STRUT |
|
|
REAR CROSS MEMBER |
192 |
A 6253120087 |
GUSSET PLATE |
|
|
TOP LEFT |
192 |
A 6253120187 |
GUSSET PLATE |
|
|
TOP RIGHT |
194 |
A 6253150427 |
ANGLE |
|
|
TOP LEFT AND RIGHT |
196 |
A 6253120287 |
GUSSET PLATE |
|
|
BOTTOM LEFT |
196 |
A 6253120387 |
GUSSET PLATE |
|
|
BOTTOM RIGHT |
198 |
A 6253150527 |
ANGLE |
|
|
BOTTOM LEFT |
198 |
A 6253150627 |
ANGLE |
|
|
BOTTOM RIGHT |
200 |
N 000961014118 |
SCREW |
|
|
FRAME TRUSS TO SIDE MEMBER |
200 |
N 000961014050 |
SCREW |
|
Repalced by: N 308676014020
|
200 |
N 308676014020 |
SCREW |
|
|
GUSSET PLATE TO CROSS AND SIDE MEMBERS |
|
|
M 14X35 |
200 |
N 000961014063 |
SCREW |
|
Repalced by: A 9429901304
|
200 |
A 9429901304 |
SCREW |
|
|
ANGLE TO CROSS AND SIDE MEMBERS |
|
|
M 14X40 |
204 |
N 000961014064 |
SCREW |
|
|
GUSSET PLATES AND CROSS MEMBER TO SIDE MEMBERS |
|
|
M 14X50 |
204 |
N 000961014116 |
SCREW |
|
|
ANGLE TO SIDE MEMBER |
|
|
M 14X50 |
206 |
N 000961016039 |
SCREW |
|
|
ANGLE AND TOW BAR COUPLING TO CROSS MEMBER |
|
|
M 16X50 |
208 |
A 6253120076 |
WASHER |
|
|
BOTTOM GUSSET PLATE TO SIDE MEMBER |
212 |
N 913004014002 |
NUT |
|
Repalced by: N 910113014001
|
212 |
N 910113014001 |
NUT |
|
|
GUSSET PLATE TO CROSS AND SIDE MEMBERS |
212 |
N 910113014001 |
NUT |
|
|
FRAME TRUSS TO SIDE MEMBER |
214 |
N 913004014005 |
NUT |
|
Repalced by: N 910113014000
|
214 |
N 910113014000 |
NUT |
|
|
ANGLE TO CROSS AND SIDE MEMBERS |
215 |
N 913004016004 |
NUT |
|
Repalced by: N 910113016002
|
215 |
N 910113016002 |
NUT |
|
|
ANGLE AND TOW BAR COUPLING TO CROSS MEMBER |
216 |
A 6253120361 |
STRUT |
|
|
CROSS MEMBER,LEFT |
216 |
A 6253120161 |
STRUT |
|
|
CROSS MEMBER,RIGHT |
217 |
N 000961012122 |
SCREW |
|
|
STRUT TO SIDE MEMBER |
218 |
A 3769900240 |
WASHER |
|
|
STRUT TO SIDE MEMBER |
219 |
N 910113012002 |
NUT |
|
|
STRUT TO SIDE MEMBER |
220 |
N 000961020018 |
SCREW |
|
|
STRUT TO CROSS MEMBER |
221 |
N 913004020004 |
NUT |
|
Repalced by: N 913004020003
|
221 |
N 913004020003 |
NUT |
|
|
STRUT TO CROSS MEMBER |
223 |
A 0013152999 |
TRAILER COUPLING |
|
|
(TOW BAR COUPLING) |
224 |
A 0003151174 |
PIN |
|
|
TRAILER COUPLING |
225 |
N 005685004100 |
CHAIN |
|
|
TRAILER COUPLING |
226 |
N 005296025204 |
RING |
|
|
TRAILER COUPLING |
|
X XXXXXXXXXXXX |
PART NAME MISSING |
|
|
MOUNTING USED FOR FRAME CONNECTION PARTS |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
|
|
DIMENSIONS ARE INDICATED IN THE FOLLOWING ORDER: |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
|
|
THREAD X SHANK DIA. X SHANK LENGTH X TOTAL LENGTH |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
237 |
N 000609010004 |
FITTED SCREW |
|
|
M 10X11X14X28 |
237 |
N 000610010003 |
FITTED SCREW |
|
|
M 10X11X25X38 |
237 |
N 000609010014 |
FITTED SCREW |
|
|
M 10X11X24X40 |
237 |
A 3859900514 |
SCREW |
|
|
M 10X11X26.5X46 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
237 |
A 3859900714 |
SCREW |
|
|
M 12X12X10X25 |
237 |
A 3859901414 |
SCREW |
|
|
M 12X12X11X26 |
237 |
A 0039900901 |
SCREW |
|
Repalced by: A 0029908201
|
237 |
A 0029908201 |
SCREW |
|
|
M 12X12X12X28 |
237 |
A 3859901514 |
SCREW |
|
|
M 12X12X13X28 |
237 |
A 0029908201 |
SCREW |
|
|
M 12X12X14X30 |
237 |
A 3859902114 |
SCREW |
|
|
M 12X12X15X30 |
237 |
A 0029908301 |
SCREW |
|
Repalced by: N 308676012013
|
237 |
N 308676012013 |
HEXAGON HEAD BOLT |
|
|
M12X1.5X30 |
237 |
A 3859902214 |
SCREW |
|
|
M 12X12X17X32 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
237 |
A 6209900114 |
SCREW |
|
|
M 12X13X12X29 |
237 |
A 3969900314 |
SCREW |
|
|
M 12X13X13X30 |
237 |
A 3589901914 |
SCREW |
|
|
M 12X13X15X32 |
237 |
A 3559900014 |
SCREW |
|
|
M 12X13X18X35 |
237 |
A 3589900614 |
SCREW |
|
|
M 12X13X21X38 |
237 |
A 6179900114 |
SCREW |
|
|
M 12X13X23X40 |
237 |
A 6249900014 |
SCREW |
|
|
M 12X13X25X42 |
237 |
A 3859900214 |
SCREW |
|
|
M 12X13X35X52 |
237 |
A 6689900114 |
SCREW |
|
|
M 12X13X58X80 |
237 |
A 6689900014 |
SCREW |
|
|
M 12X13X63X85 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
237 |
A 3859900814 |
SCREW |
|
Repalced by: A 3229903101
|
237 |
A 3229903101 |
SCREW |
|
|
M 14X14X18X32 |
237 |
A 3859902014 |
SCREW |
|
|
M 14X14X18X34 |
237 |
A 3559900114 |
SCREW |
|
|
M 12X14X13X35 |
237 |
A 3219901601 |
SCREW |
|
Repalced by: A 3169900014
|
237 |
A 3169900014 |
SCREW |
|
|
M 14X14X17X35 |
237 |
A 3219901901 |
SCREW |
|
|
M 14X14X22X40 |
237 |
A 3559900501 |
SCREW |
|
|
M 14X14X24X42 |
237 |
A 3409900201 |
SCREW |
|
|
M 14X14X27X45 |
237 |
A 3609902001 |
SCREW |
|
|
M 14X14X32X50 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
237 |
A 3589900114 |
SCREW |
|
|
M 14X15X15X32 |
237 |
A 3589900814 |
SCREW |
|
|
M 14X15X17X34 |
237 |
A 6459900014 |
SCREW |
|
|
M 14X15X18X35 |
237 |
A 3589901014 |
SCREW |
|
|
M 14X15X19X36 |
237 |
A 3589900214 |
SCREW |
|
|
M 14X15X21X38 |
237 |
A 3589900414 |
SCREW |
|
|
M 14X15X25X42 |
237 |
A 3589900714 |
SCREW |
|
|
M 14X15X27X44 |
237 |
A 3589900914 |
SCREW |
|
|
M 14X15X29X46 |
237 |
A 3859900414 |
SCREW |
|
|
M 14X15X31X48 |
237 |
A 3859900314 |
SCREW |
|
|
M 14X15X35X52 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
237 |
A 3859900914 |
SCREW |
|
Repalced by: N 308676016020
|
237 |
N 308676016020 |
SCREW |
|
|
M 16X16X18X36 |
237 |
A 3859901714 |
SCREW |
|
|
M 16X16X20X38 |
237 |
A 3859901014 |
SCREW |
|
|
M 16X16X22X40 |
237 |
A 3859901114 |
SCREW |
|
Repalced by: N 000961016118
|
237 |
N 000961016118 |
SCREW |
|
|
M 16X16X24X42 |
237 |
A 0029909901 |
SCREW |
|
Repalced by: A 3959900501
|
237 |
A 3959900501 |
SCREW |
|
|
M 16X16X20X45 |
237 |
A 3859901814 |
SCREW |
|
|
M 16X16X30X48 |
237 |
A 3859901914 |
SCREW |
|
|
M 16X16X32X50 |
237 |
A 6259900301 |
SCREW |
|
|
M 16X16X38X90 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
237 |
A 3589900514 |
SCREW |
|
|
M 16X17X22X42 |
237 |
A 6459900714 |
SCREW |
|
|
M 16X17X24X44 |
237 |
A 3609900114 |
SCREW |
|
Repalced by: A 0009906314
|
237 |
A 0009906314 |
SCREW |
|
|
M 16X17X28X48 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
237 |
A 3469900014 |
SCREW |
|
|
M 16X18X18X40 |
237 |
A 3859902314 |
SCREW |
|
|
M 18X18X23X45 |
237 |
A 6209900014 |
SCREW |
|
|
M 16X18X26X48 |
237 |
A 3469900114 |
SCREW |
|
|
M 16X18X31X50 |
237 |
A 3859902414 |
SCREW |
|
Repalced by: N 000961018043
|
237 |
N 000961018043 |
SCREW |
|
|
M 18X18X33X55 |
237 |
A 6229900014 |
SCREW |
|
|
M 16X18X38X60 |
237 |
A 3919900014 |
SCREW |
|
|
M 16X18X63X85 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
237 |
N 000610018004 |
FITTED SCREW |
|
|
M 18X19X25X45 |
237 |
N 000610018009 |
FITTED SCREW |
|
|
M 18X19X33X55 |
237 |
N 000610018006 |
FITTED SCREW |
|
|
M 18X19X38X60 |
237 |
N 000609018000 |
FITTED SCREW |
|
|
M 18X19X57X85 |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
238 |
N 913004010011 |
NUT |
238 |
N 913004012009 |
NUT |
|
Repalced by: N 910113012003
|
238 |
N 910113012003 |
NUT |
238 |
N 913004014005 |
NUT |
|
Repalced by: N 910113014000
|
238 |
N 910113014000 |
NUT |
238 |
N 913004016005 |
NUT |
|
Repalced by: N 910113016001
|
238 |
N 910113016001 |
NUT |
238 |
N 913004018004 |
NUT |
|
Y YYYYYYYYYYYY |
PART NAME MISSING |
240 |
N 910005012080 |
RIVET |
|
|
12X42 MM |
240 |
N 910005012087 |
RIVET |
|
|
12X58 MM |
240 |
N 910005014056 |
RIVET |
|
|
14X45 MM |

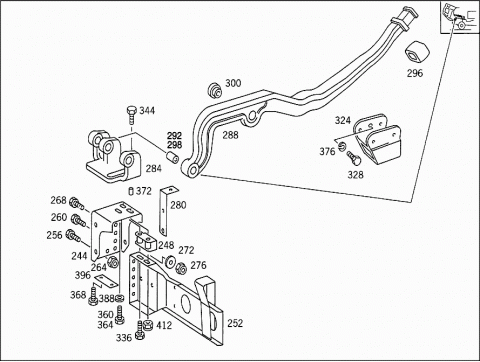

244 |
A 3878912831 |
CONSOLE |
|
|
CAB SUSPENSION,FRONT LEFT |
244 |
A 3878913131 |
CONSOLE |
|
|
CAB SUSPENSION,FRONT RIGHT |
248 |
A 6208900232 |
BOW |
|
|
CAB SUSPENSION,FRONT |
252 |
A 6203170223 |
STRUT |
|
|
BUMPER,LEFT |
252 |
A 6203170423 |
STRUT |
|
|
BUMPER,RIGHT |
256 |
N 000961014063 |
SCREW |
|
Repalced by: A 9429901304
|
256 |
A 9429901304 |
SCREW |
|
|
LEFT CONSOLE TO FRAME |
260 |
N 000961014101 |
SCREW |
|
Repalced by: N 308676014012
|
260 |
N 308676014012 |
SCREW |
|
|
CONSOLE AND STRUT TO FRAME |
264 |
N 913004014005 |
NUT |
|
Repalced by: N 910113014000
|
264 |
N 910113014000 |
NUT |
|
|
CONSOLE AND STRUT TO FRAME |
268 |
A 6209900014 |
SCREW |
|
|
LEFT AND RIGHT CONSOLES TO FRAME |
268 |
N 000961016036 |
SCREW |
|
Repalced by: N 308676016013
|
268 |
N 308676016013 |
SCREW |
|
|
RIGHT CONSOLE TO FRAME |
268 |
N 000961018018 |
SCREW |
|
|
RIGHT CONSOLE TO FRAME |
272 |
A 3939900240 |
WASHER |
|
|
LEFT AND RIGHT CONSOLES TO FRAME |
276 |
N 913004016005 |
NUT |
|
Repalced by: N 910113016001
|
276 |
N 910113016001 |
NUT |
|
|
LEFT AND RIGHT CONSOLES TO FRAME |
276 |
N 913004018004 |
NUT |
|
|
RIGHT CONSOLE TO FRAME |
280 |
A 3878900314 |
BRACKET |
284 |
A 6208910720 |
MOUNTING |
|
|
CAB SUSPENSION,FRONT LEFT BOTTOM |
284 |
A 6208911020 |
MOUNTING |
|
|
CAB SUSPENSION,FRONT RIGHT BOTTOM |
288 |
A 3878912856 |
LEVER |
|
|
(TILTING LEVER),CAB |
292 |
A 3879920003 |
BUSHING |
|
|
CAB TILTING LEVER |
292 |
A 3879920203 |
BUSHING |
|
|
CAB TILTING LEVER |
296 |
A 3638910023 |
BUFFER |
|
|
LEVER TO BEARING |
|
A 3875860431 |
REPAIR KIT |
|
Repalced by: A 3879920003
|
298 |
A 3879920003 |
BUSHING |
|
|
CAB MOUNTING |
300 |
A 6208910017 |
BUSHING |
|
|
ON TOGGLE LEVER;FOR HYDRAULIC CYLINDER |

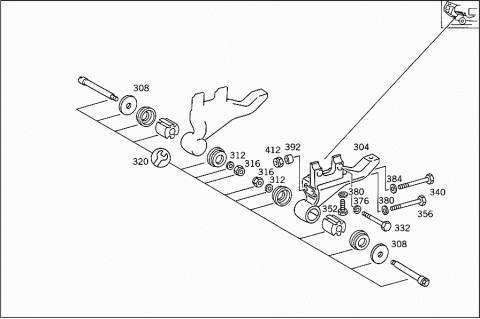

304 |
A 3878916420 |
MOUNTING |
|
|
CAB SUSPENSION,FRONT LEFT TOP |
304 |
A 3878916520 |
MOUNTING |
|
|
CAB SUSPENSION,FRONT RIGHT TOP |
308 |
A 3873170376 |
WASHER |
|
|
CAB SUSPENSION,FRONT |
312 |
N 007349017002 |
WASHER |
|
|
CAB SUSPENSION,FRONT |
|
Repalced by: N 007349017003
|
312 |
N 007349017003 |
WASHER |
|
|
CAB SUSPENSION,FRONT |
316 |
N 913004016004 |
NUT |
|
Repalced by: N 910113016002
|
316 |
N 910113016002 |
NUT |
|
|
CAB SUSPENSION,FRONT |
320 |
A 6205860031 |
REPAIR KIT |
|
|
CAB SUSPENSION,FRONT |
324 |
A 6208901603 |
MOUNTING |
|
|
TILTING LEVER TO CAB SIDE MEMBER |
328 |
N 000961012052 |
SCREW |
|
Repalced by: N 308676012012
|
328 |
N 308676012012 |
HEXAGON HEAD BOLT |
|
|
BEARING BRACKET TO CAB |
332 |
N 000960012189 |
SCREW |
|
Repalced by: N 308676012031
|
332 |
N 308676012031 |
SCREW |
|
Repalced by: N 308676012011
|
332 |
N 308676012011 |
SCREW |
|
|
MOUNTING TO CAB |
|
|
M 12X50 |
336 |
A 0039900404 |
SCREW |
|
|
MOUNTING TO CONSOLE |
|
|
M 14X85 |
340 |
N 000960014167 |
SCREW |
|
Repalced by: N 000961014064
|
340 |
N 000961014064 |
SCREW |
|
|
MOUNTING TO CAB |
|
|
M 14X50 |
344 |
A 0039900804 |
SCREW |
|
|
MOUNTING TO CONSOLE |
|
|
M 14X105 |
344 |
A 0029909304 |
SCREW |
|
|
MOUNTING TO CONSOLE |
|
|
M 14X35 |
352 |
N 000961014028 |
SCREW |
|
|
MOUNTING TO CAB |
|
|
M 14X40 |
356 |
N 000961014054 |
SCREW |
|
|
MOUNTING TO CAB |
|
|
M 14X45 |
360 |
A 0039903604 |
SCREW |
|
|
MOUNTING TO CONSOLE |
|
|
M 16X25 |
364 |
A 0039903704 |
SCREW |
|
|
MOUNTING TO CONSOLE |
|
|
M 16X35 |
368 |
A 0039904804 |

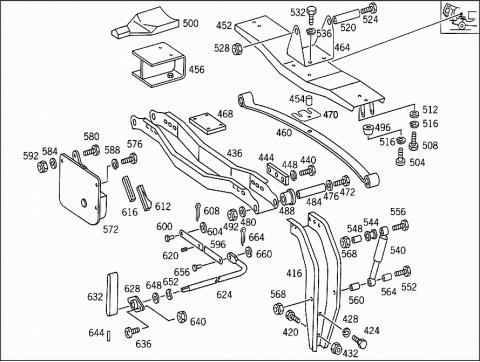

SCREW |
|
|
MOUNTING TO CONSOLE |
|
|
M 16X85 |
372 |
N 900037018000 |
DOWEL PIN |
|
|
MOUNTING TO CONSOLE |
376 |
N 912004012100 |
LOCK WASHER |
|
|
MOUNTING TO CAB |
380 |
N 912004014100 |
LOCK WASHER |
|
|
MOUNTING TO CAB |
384 |
N 000125015013 |
WASHER |
|
Repalced by: N 000125015019
|
384 |
N 000125015019 |
WASHER |
|
|
MOUNTING TO CAB |
388 |
N 007349015003 |
WASHER |
|
|
MOUNTING TO CONSOLE |
392 |
A 3209901840 |
WASHER |
|
|
MOUNTING TO CAB |
396 |
A 3878910498 |
SHIM |
|
|
MOUNTING TO CONSOLE |
412 |
N 913004014002 |
NUT |
|
Repalced by: N 910113014001
|
412 |
N 910113014001 |
NUT |
|
|
MOUNTING TO CAB |
412 |
A 0009906950 |
NUT |
|
|
MOUNTING TO CONSOLE |
|
|
M 14 |
416 |
A 6258910231 |
CONSOLE |
|
|
CAB SUSPENSION,REAR |
420 |
N 000961014028 |
SCREW |
|
|
CONSOLE TO SIDE MEMBER |
420 |
N 000961014054 |
SCREW |
|
|
CONSOLE TO SIDE MEMBER |
424 |
N 000961016040 |
SCREW |
|
|
CONSOLE TO SIDE MEMBER |
428 |
N 912004016101 |
LOCK WASHER |
|
|
CONSOLE TO SIDE MEMBER |
432 |
N 913004014002 |
NUT |
|
Repalced by: N 910113014001
|
432 |
N 910113014001 |
NUT |
|
|
CONSOLE TO SIDE MEMBER |
436 |
A 6258900043 |
STAY |
|
Repalced by: A 6558910224
|
436 |
A 6558910224 |
STRUT |
|
|
CROSS CONNECTION |
440 |
N 000961012052 |
SCREW |
|
Repalced by: N 308676012012
|
440 |
N 308676012012 |
HEXAGON HEAD BOLT |
|
|
STAY TO CONSOLE |
444 |
A 3878910198 |
SHIM |
|
|
STAY TO CONSOLE |
448 |
N 912004012100 |
LOCK WASHER |
|
|
STAY TO CONSOLE |
452 |
A 6258900122 |
RAIL |
|
Repalced by: A 6258900222
|
452 |
A 6258900022 |
RAIL |
|
Repalced by: A 6258900222
|
452 |
A 6258900222 |
RAIL |
|
|
CAB SUSPENSION,REAR |
452 |
A 6258900222 |
RAIL |
|
|
CAB SUSPENSION,REAR |
452 |
A 6258900322 |
RAIL |
|
|
CAB SUSPENSION,REAR |
454 |
N 000007012200 |
CYLINDRICAL PIN |
456 |
A 6258900031 |
CONSOLE |
|
|
CAB SUSPENSION,REAR |
460 |
A 3878910951 |
SPRING |
|
|
CAB SUSPENSION,REAR |
460 |
A 3878910951 |
SPRING |
|
|
CAB SUSPENSION,REAR |
460 |
A 3878911551 |
SPRING |
|
|
(SPRING LEAF),BOTTOM;CAB REAR SUSPENSION |
460 |
A 3878911651 |
SPRING |
|
|
(SPRING LEAF),TOP;CAB REAR SUSPENSION |
464 |
A 6258900183 |
BEARING BRACKET |
|
|
CAB LOCKING MECHANISM |
464 |
A 6258900383 |
BEARING BRACKET |
|
Repalced by: A 6258900283
|
464 |
A 6258900283 |
BEARING BRACKET |
|
|
CAB LOCKING MECHANISM |
468 |
A 6258910111 |
PLATE |
|
|
CAB SUSPENSION,REAR |
468 |
A 3878910811 |
PLATE |
|
|
CAB SUSPENSION,REAR |
470 |
A 6208910296 |
BASE |
|
|
AS REQUIRED |
472 |
N 000960012153 |
SCREW |
|
|
SPRING TO STAY |
472 |
N 000960012307 |
SCREW |
|
|
SPRING TO STAY |
476 |
A 3638910010 |
WASHER |
|
|
SPRING TO STAY |
480 |
N 009021013100 |
WASHER |
|
|
SPRING TO STAY |
484 |
A 3638910218 |
TUBE |
|
|
SPRING TO STAY |
488 |
A 3638910717 |
BUSHING |
|
|
SPRING TO STAY |
492 |
N 910113012002 |
NUT |
|
|
SPRING TO STAY |
496 |
A 3878910323 |
BUFFER |
|
|
RAIL STOP |
500 |
A 6208910272 |
MOUNTING |
|
|
CAB SUSPENSION,REAR |
504 |
N 000084008113 |
SCREW |
|
|
BUFFER AND CONSOLE TO RAIL |
504 |
N 000084008113 |
SCREW |
|
|
BUFFER AND CONSOLE TO RAIL |
504 |
N 000084008120 |
SCREW |
508 |
N 000933008154 |
SCREW |
|
Repalced by: N 304017008021
|
508 |
N 304017008021 |
SCREW |
|
|
CONSOLE TO RAIL |
508 |
N 000933008212 |
SCREW |
|
Repalced by: N 304017008016
|
508 |
N 304017008016 |
SCREW |
|
|
MOUNTING TO CONSOLE |
512 |
A 6259900140 |
WASHER |
|
|
BUFFER AND CONSOLE TO RAIL |
512 |
A 6259900140 |
WASHER |
|
|
BUFFER AND CONSOLE TO RAIL |
512 |
A 6259900740 |
WASHER |
|
|
BUFFER AND CONSOLE TO RAIL |
516 |
N 912004008102 |
LOCK WASHER |
|
|
BUFFER AND CONSOLE TO RAIL |
516 |
N 912004008102 |
LOCK WASHER |
|
|
MOUNTING TO CONSOLE |
520 |
A 3878911753 |
SPACER TUBE |
|
|
CAB LOCKING MECHANISM |
524 |
N 000960016242 |
SCREW |
|
Repalced by: N 000960016251
|
524 |
N 000960016251 |
SCREW |
|
|
SPACER TUBE TO BEARING BRACKET |
528 |
N 913004016004 |
NUT |
|
Repalced by: N 910113016002
|
528 |
N 910113016002 |
NUT |
|
|
SPACER TUBE TO BEARING BRACKET |
532 |
N 000960014249 |
SCREW |
|
|
CONNECTING RAIL,BEARING BRACKET,AND CLAMPING PLATE TO LEAF SPRING |
532 |
N 000931010258 |
SCREW |
|
|
CONNECTING RAIL,BEARING BRACKET,AND CLAMPING PLATE TO LEAF SPRING |
532 |
N 000931010258 |
SCREW |
|
|
CONNECTING RAIL,BEARING BRACKET,AND CLAMPING PLATE TO LEAF SPRING |
532 |
N 000931010268 |
SCREW |
|
Repalced by: N 304017010050
|
532 |
N 304017010050 |
SCREW |
|
|
CONNECTING RAIL,BEARING BRACKET,AND CLAMPING PLATE TO LEAF SPRING |
536 |
N 912004014100 |
LOCK WASHER |
|
|
CONNECTING RAIL,BEARING BRACKET,AND CLAMPING PLATE TO LEAF SPRING |
540 |
A 0008912205 |
SHOCK ABSORBER |
|
|
(VIBRATION ABSORBER),CAB REAR SUSPENSION |
544 |
A 0008910501 |
RUBBER MOUNTING |
|
|
TOP AND BOTTOM |
548 |
A 0008910617 |
BUSHING |
|
|
TOP AND BOTTOM |
552 |
N 000960018125 |
SCREW |
|
Repalced by: N 000960018072
|
552 |
N 000960018072 |
SCREW |
|
|
VIBRATION ABSORBER TO CONSOLE |
556 |
N 000960018127 |
SCREW |
|
|
VIBRATION ABSORBER TO CONNECTING RAIL |
560 |
A 3878910953 |
SPACER TUBE |
|
|
VIBRATION ABSORBER TO CONSOLE AND TO CONNECTING RAIL |
564 |
A 3878911053 |
SPACER TUBE |
|
Repalced by: A 3878910953
|
564 |
A 3878910953 |
SPACER TUBE |
|
|
VIBRATION ABSORBER TO CONSOLE |
|
|
9 MM |
568 |
N 913004018003 |
NUT |
|
Repalced by: N 910113018004
|
568 |
N 910113018004 |
NUT |
|
|
VIBRATION ABSORBER TO CONSOLE AND TO CONNECTING RAIL |
572 |
A 0008900089 |
FASTENER |
|
Repalced by: A 0008902389
|
572 |
A 0008901389 |
FASTENER |
|
Repalced by: A 0008902389
|
572 |
A 0008902389 |
FASTENER |
|
|
(CENTRAL LOCK) CAB LOCKING MECHANISM |
576 |
N 000933010198 |
SCREW |
|
|
CENTRAL LOCK TO CAB |
|
|
M 10X16 |
580 |
N 000933010105 |
SCREW |
|
|
CENTRAL LOCK TO CAB |
|
|
M 10X25 |
584 |
N 000125010518 |
WASHER |
|
Repalced by: N 000125010532
|
584 |
N 000125010532 |
WASHER |
|
|
CENTRAL LOCK TO CAB |
588 |
N 912004010102 |
LOCK WASHER |
|
|
CENTRAL LOCK TO CAB |
592 |
N 913004010008 |
NUT |
|
Repalced by: N 910113010000
|
592 |
N 910113010000 |
NUT |
|
|
CENTRAL LOCK TO CAB |
596 |
A 6208910070 |
ROD |
|
Repalced by: A 6208910270
|
596 |
A 6208910270 |
ROD |
|
|
CAB LOCKING MECHANISM |
600 |
N 001444008202 |
PIN |
|
|
ROD TO CENTRAL LOCKING MECHANISM |
600 |
A 1269911907 |
PIN |
|
|
ROD TO CENTRAL LOCKING MECHANISM |
604 |
N 000433008406 |
WASHER |
|
|
ROD TO CENTRAL LOCKING MECHANISM |
608 |
N 000094002059 |
COTTER PIN |
|
|
ROD TO CENTRAL LOCKING MECHANISM |
|
Repalced by: N 000094002060
|
608 |
N 000094002060 |
COTTER PIN |
|
|
ROD TO CENTRAL LOCKING MECHANISM |
|
N 912002008001 |
LOCK |
|
Repalced by: N 912002008003
|
|
N 912002008003 |
LOCK |
|
|
ROD TO CENTRAL LOCKING MECHANISM |
612 |
A 3878910814 |
BRACKET |
|
|
ROD THRU CAB |
616 |
A 3878910085 |
SEAL |
|
|
ROD THRU CAB |
620 |
N 007346005003 |
CLAMPING SLEEVE |
|
|
ROD TO BRACKET |
624 |
A 6208910256 |
LEVER |
|
|
CAB LOCKING MECHANISM |
624 |
A 6208910556 |
LEVER |
|
|
CAB LOCKING MECHANISM |
628 |
A 3638910317 |
BUSHING |
|
|
LEVER TO CAB |
632 |
A 6208910073 |
HANDLE |
|
|
CAB LOCKING MECHANISM |
636 |
N 007985008142 |
SCREW |
|
|
BUSHING AND LEVER TO CAB |
640 |
N 913004008004 |
NUT |
|
Repalced by: N 913004008001
|
640 |
N 913004008001 |
NUT |
|
|
BUSHING AND LEVER TO CAB |
644 |
N 007346005004 |
CLAMPING SLEEVE |
|
Repalced by: N 001481005039
|
644 |
N 001481005039 |
CLAMPING SLEEVE |
|
|
HANDLE TO LEVER |
644 |
N 001481005039 |
CLAMPING SLEEVE |
|
|
LEVER MOUNTING |
648 |
N 000125015013 |
WASHER |
|
Repalced by: N 000125015019
|
648 |
N 000125015019 |
WASHER |
|
|
LEVER MOUNTING |
652 |
N 900055014401 |
RETAINING RING |
|
|
LEVER MOUNTING |
656 |
N 001444008233 |
PIN |
|
|
ROD TO LEVER |
660 |
N 000433008406 |
WASHER |
|
|
ROD TO LEVER |
664 |
N 000094002059 |
COTTER PIN |
|
|
ROD TO LEVER |
|
Repalced by: N 000094002060
|
664 |
N 000094002060 |
COTTER PIN |
|
|
ROD TO LEVER |
